SMX 3100ST – Multifunkční CNC centrum | TECNOTRADE obráběcí stroje s.r.o.

Společnost TECNOTRADE OBRÁBĚCÍ STROJE s.r.o. je již více než 20 let výhradním dealerem CNC obráběcích strojů značky DN Solutions, dříve Doosan Machine Tools, v České a Slovenské republice. Od založení v roce 2001 se firma TECNOTRADE OBRÁBĚCÍ STROJE s.r.o. propracovala mezi přední dodavatele obráběcích strojů a doposud dodala na český a slovenský trh téměř 3000 strojů do více než 600 firem. Součástí portfolia služeb jsou dodávky konkrétních technologických řešení na klíč, robotických pracovišť i výrobních linek, včetně speciálních upínacích a manipulačních zařízení. Zabývá se také prodejem a servisem fiber laserů a 3D tiskáren.

Na svém stánku v rámci MSV Brno 2025 představí špičkové multifunkční soustružnické centrum SMX 3100ST.

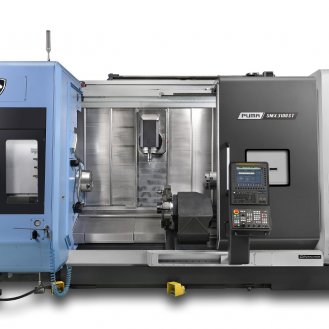

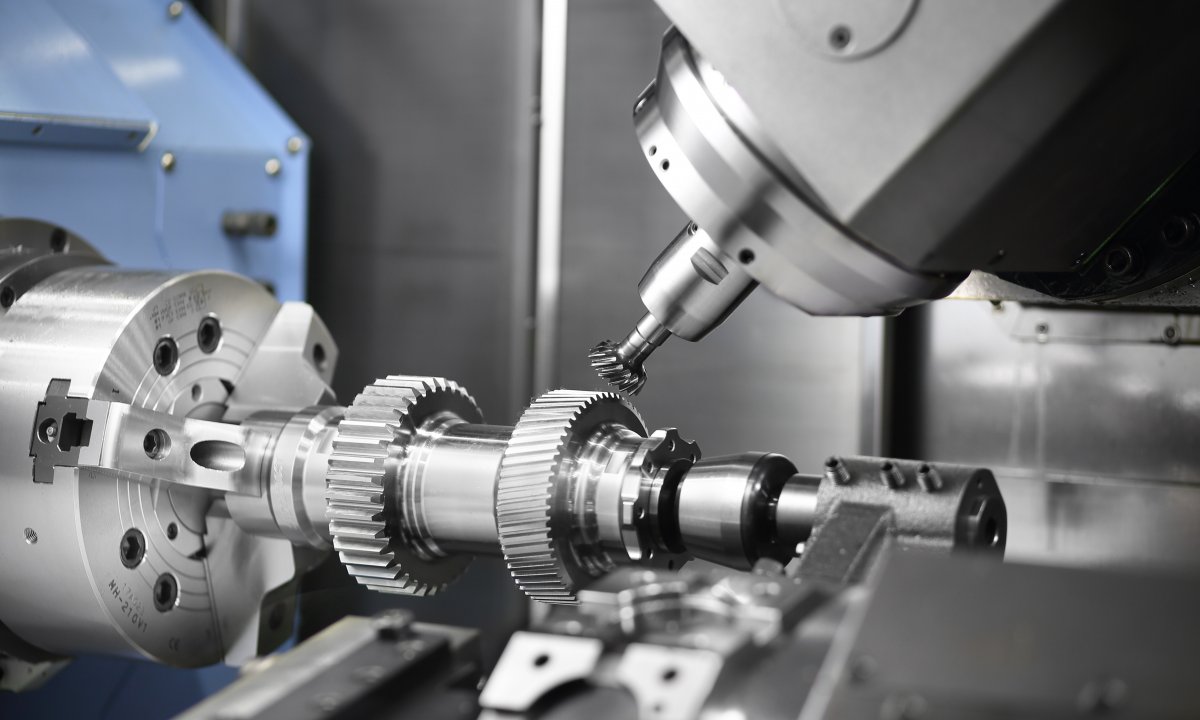

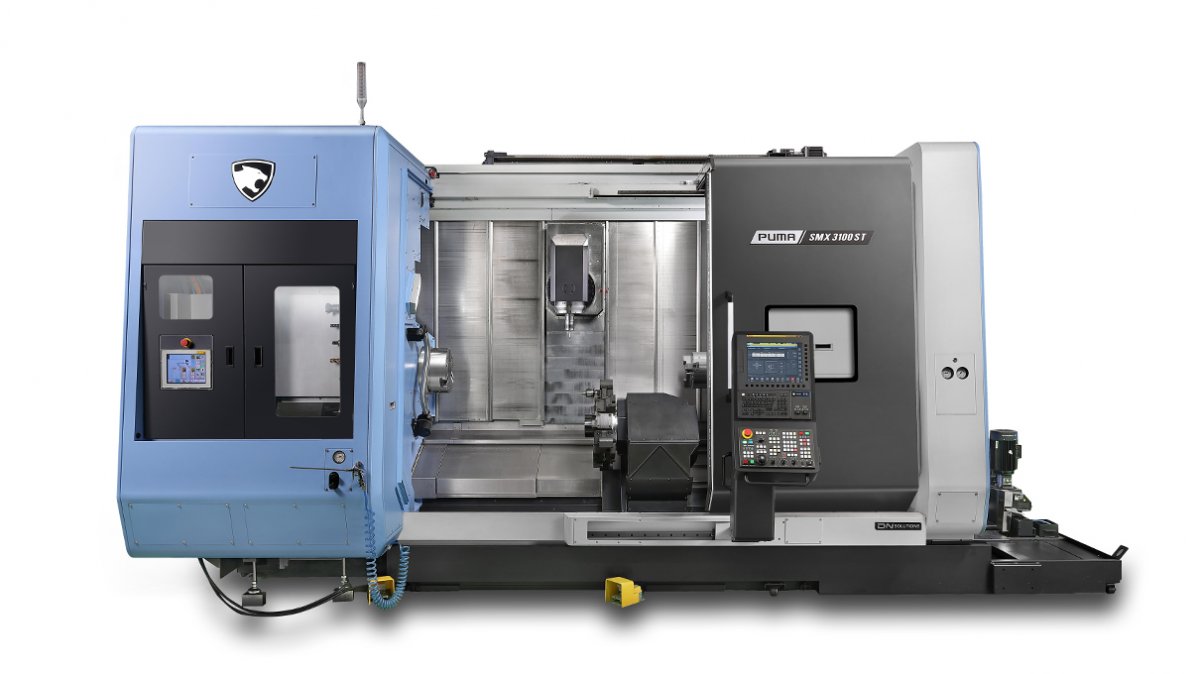

SMX 3100ST je multifunkční CNC soustruh, který v sobě kombinuje funkce soustružení, frézování, synchronizovaného obrábění a vrtání, frézování ozubení, odvalování nebo power skiving, polygonální soustružení i interpolační mimoosé soustružení s polohovým přepnutím mezi vřeteny. To vede k výrazně kratším časům jednotlivých cyklů, zkracuje čas i množství přípravných operací i manipulací s obrobkem. Výsledkem je rychlejší obrábění a maximální produktivita.

Parametry, které rozhodují

Levé a pravé vřeteno s podporou přesného indexování osy C (krok 0,0001°).
Sklíčidlo 12“ (15“) na levém a 10“ (12“) na pravém vřeteni.

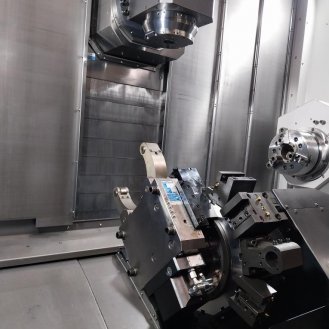

Frézovací hlava s B-osou – rozsah natáčení ±120°, přesné indexování (krok 0,0001°).
12-ti pozicová servopoháněná spodní nástrojová hlava.
Maximalizovaný pojezd osy Y - až o 30 % delším než běžný standard.
Maximální průměr obrábění 660mm a maximální délka obrábění 1540mm pro obrábění dlouhých a velkých obrobků různých tvarů.

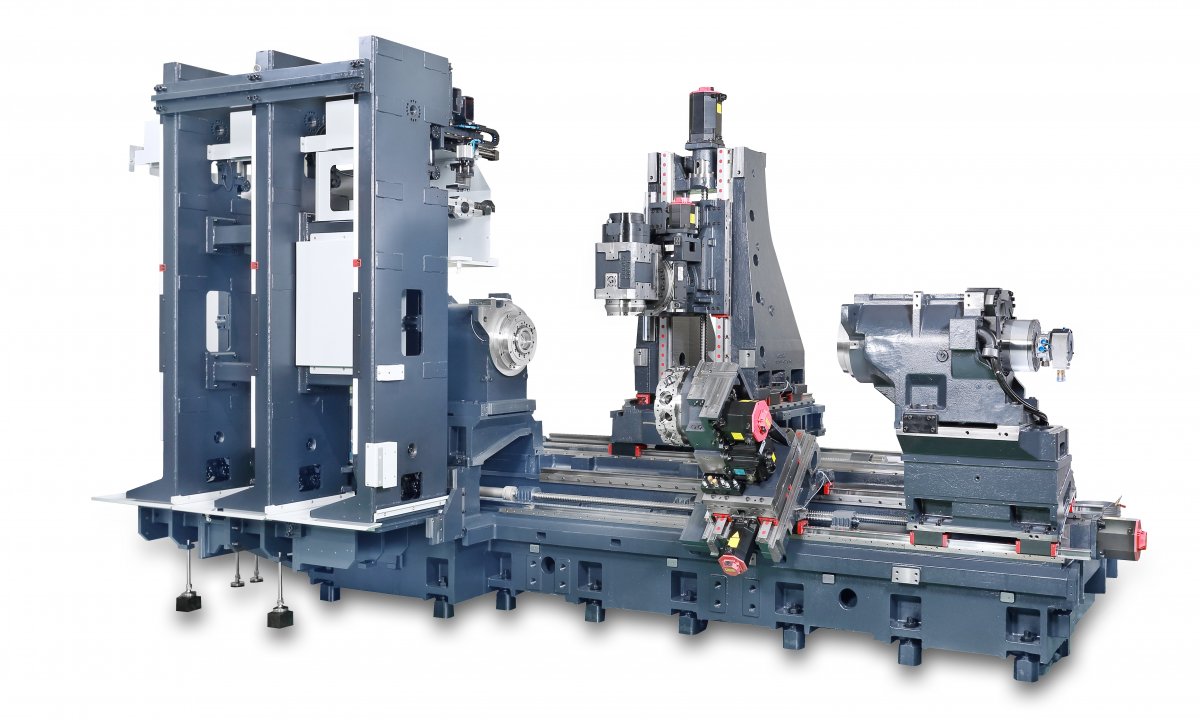

Lineární válečkové vedení (LM guideways) pro vysokou tuhost a dlouhodobou přesnost.
Čelně umístěný zásobník nástrojů s praktickým ovládacím panelem pojme standardně 80 nástrojů, volitelně až 120.

Vystavený stroj je vybaven

Řídicím systémem FANUC 31i-B5 Plus.
Optickými pravítky pro osy X/Y/Z.
Funkcí automatického vypnutí stroje.
Systémem automatického odměřování nástrojů pro horní i dolní frézovací hlavu.
Oplachem a ofukem levého i pravého vřetene.
Automatickým otevíráním dveří.

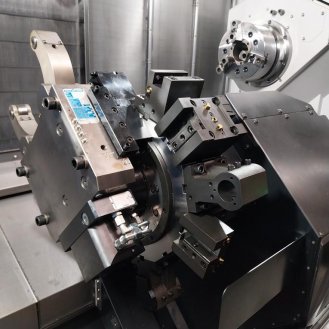

Lunetou SLU 3.2 osazenou na spodní nástrojové hlavě.

Co dělá SMX 3100ST výjimečným?

✅ Multitasking v pravém slova smyslu

SMX 3100ST umožňuje souběžné obrábění na levém i pravém vřeteni, operace jako vrtání, závitování a čelní frézování pod jakýmkoliv úhlem, obrábění přesných úhlů a složitých tvarů pomocí simultánního pětiosého obrábění, obrábění s podporou, pravé vřeteno nebo spodní nástrojová hlava jako koník. Výsledkem je vyšší produktivita a kratší doba výroby.

✅ Vysoká přesnost a opakovatelnost

Díky systému teplotních kompenzací, olejovému chlazení vřeten a kuličkových šroubů, preciznímu řízení polohy a robustní konstrukci stroje dosahuje vynikajících výsledků i při náročném obrábění složitých tvarů.

✅ Snadná obsluha a údržba

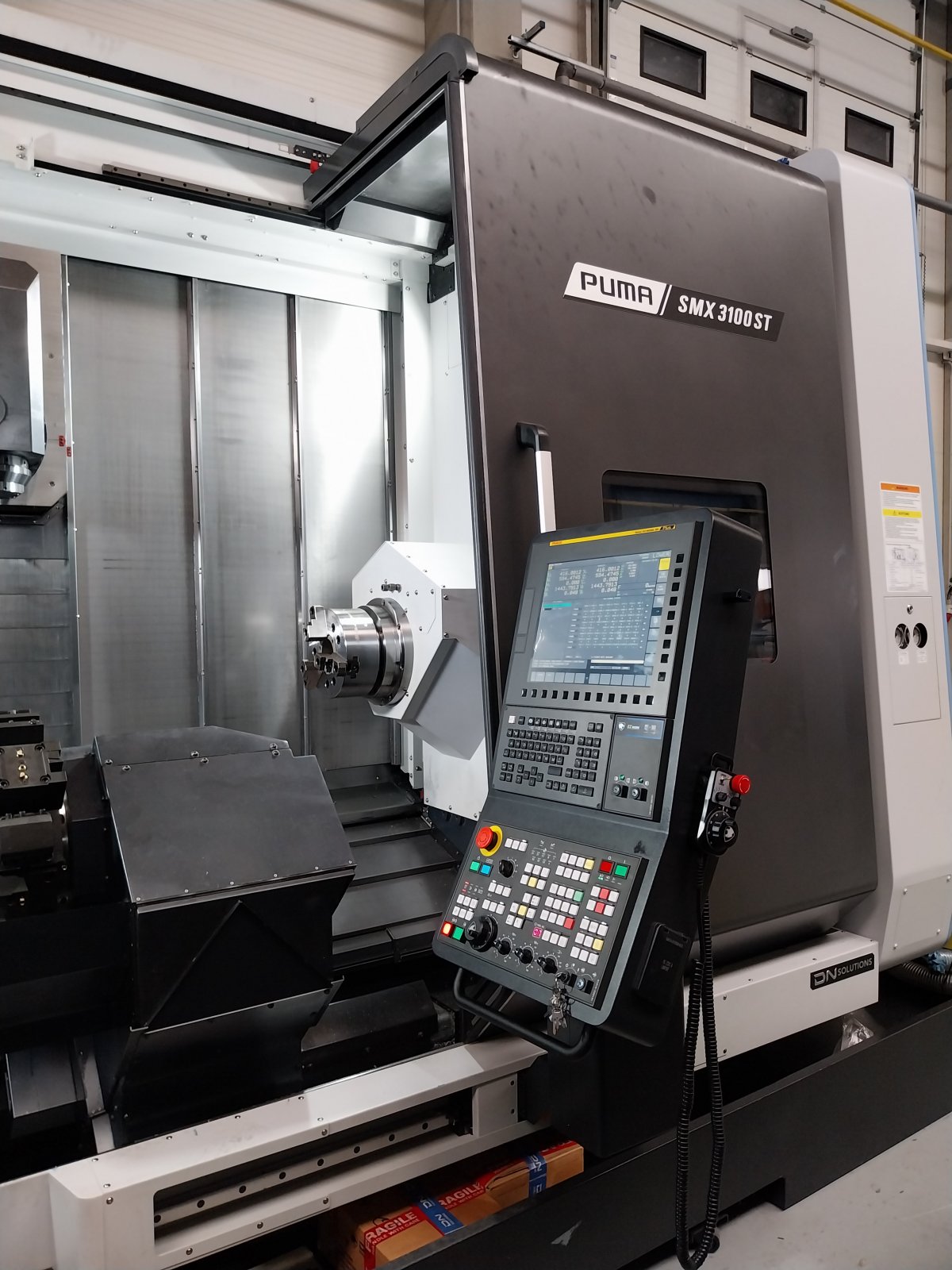

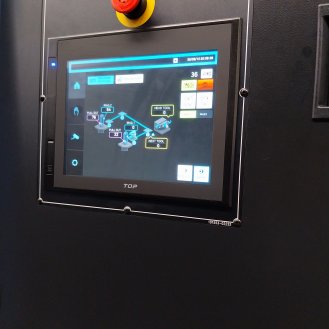

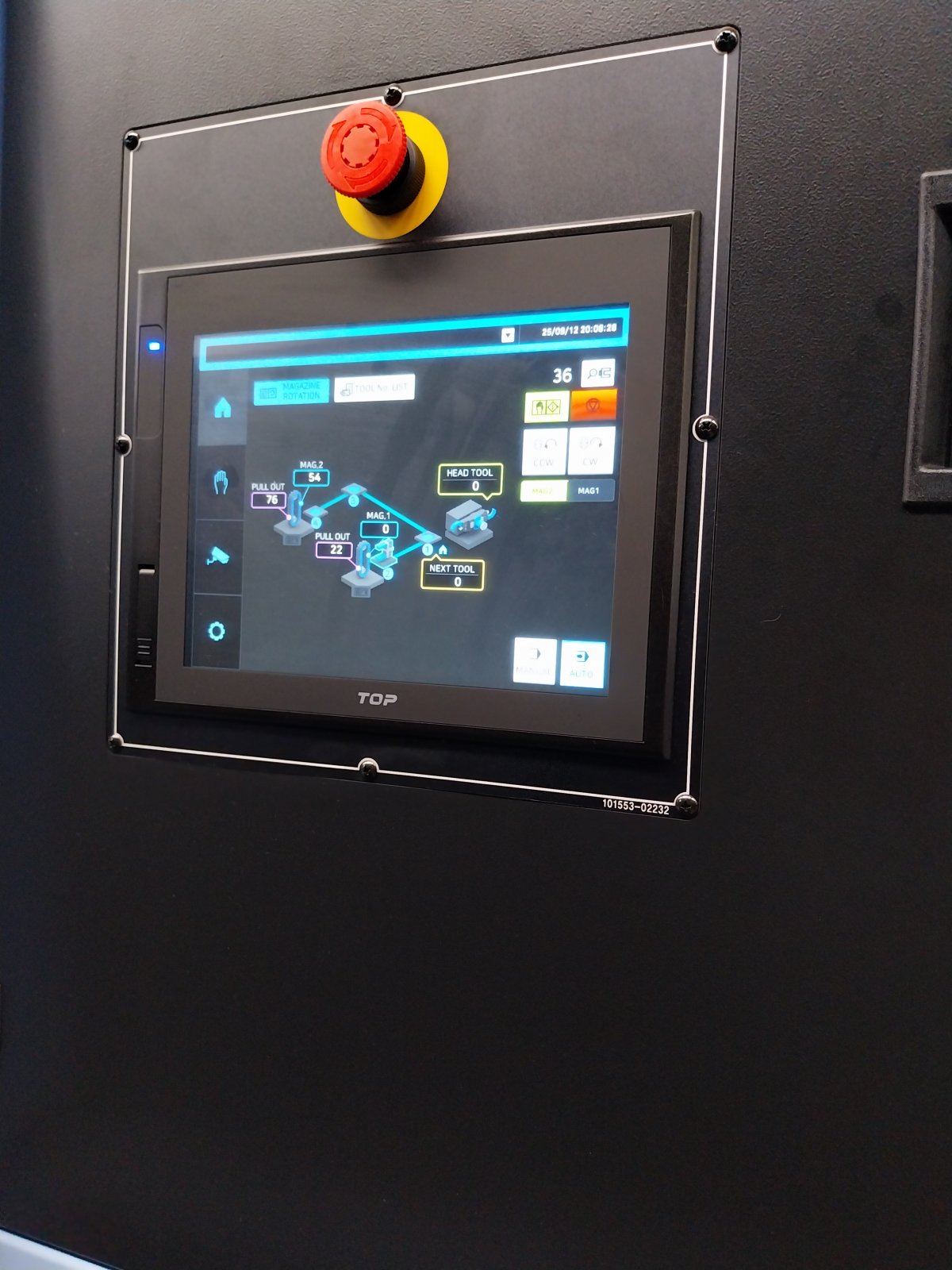

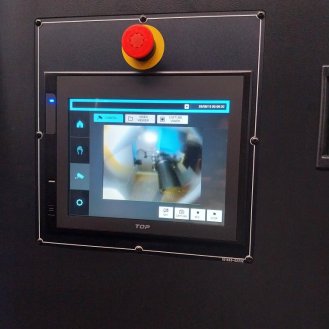

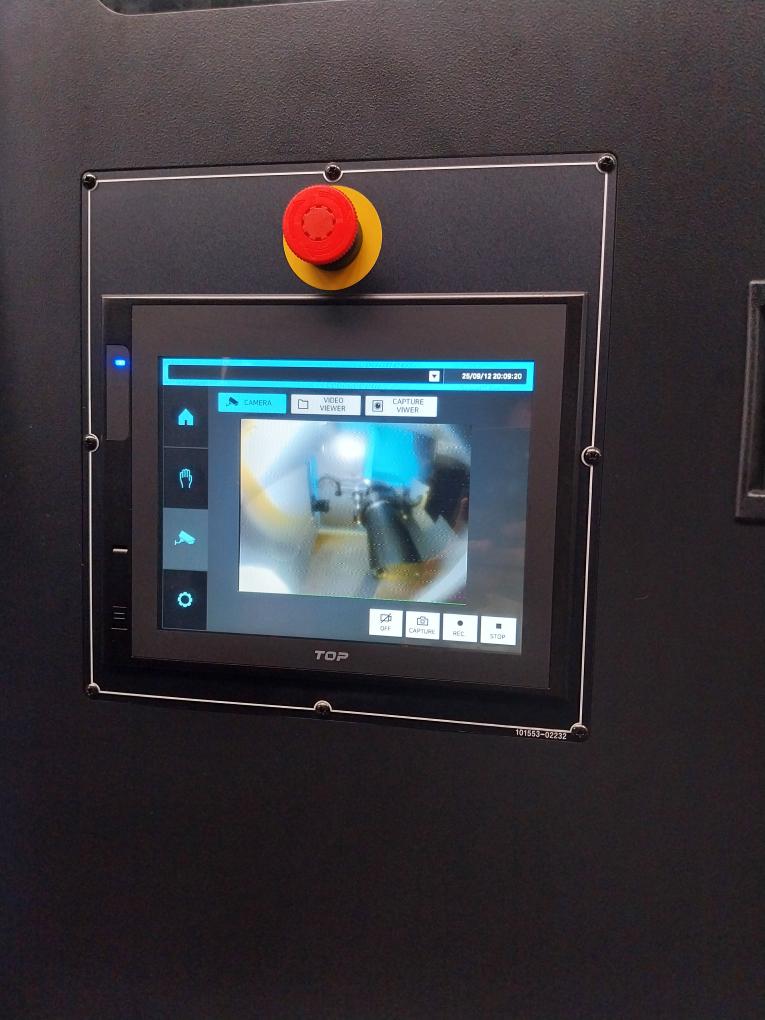

Ergonomický ovládací panel s možností otáčení a výškového nastavení, přehledné ovládací rozhraní a samostatný ovládací panel zásobníku nástrojů zajišťují komfort operátora.
