Hledáte nekompromisní tuhost pro obrábění mimořádně velkých, těžkých a tvarově složitých dílů? Vertikální soustruhy RAM-TYPE řady PUMA VTR od světového výrobce DN Solutions představují špičkové konstrukční řešení pro obrobky, které se nevejdou do klasických horizontálních soustružnických center.
Masivní jednodílné lože a široká sloupová konstrukce zajišťují maximální stabilitu i při extrémním úběru materiálu. To se přímo promítá do vynikající geometrické přesnosti a výrazného prodloužení životnosti nástrojů (snížení nákladů na spotřební materiál). Řada PUMA VTR nabízí obráběcí průměry od Ø 1250 mm do Ø 2500 mm.
Konstrukční varianty: Pevný příčník vs. osa W
Aby vaše investice byla maximálně efektivní a nedocházelo ke zbytečnému předimenzování stroje, můžete vybírat ze dvou typů konstrukce příčníku:
- Pevný příčník (Fixed cross rail – varianty F/FC): Udržuje maximální tuhost i při plném vysunutí osy Z. Jde o ideální volbu pro nízkoprofilové díly, kde není potřeba měnit výšku obrábění (modely VTR 1012F / 1012FC).
- Výškově nastavitelný příčník s osou W: Umožňuje flexibilně upravit polohu pro vyšší obrobky nebo přiblížit nástrojovou hlavu co nejblíže k dílu, což zamezuje vibracím u vysokých dílů.
Přehled modelů podle průměru a nosnosti obrobku
Se stoupajícím obráběcím průměrem roste výkon, krouticí moment vřetena i nosnost stolu. Vyberte si optimální kapacitu pro vaši výrobu:

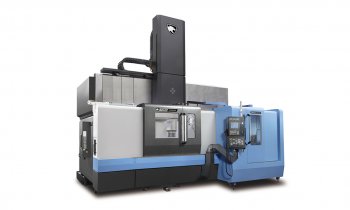

- PUMA VTR 1012F / 1012FC (obrábění do Ø 1250 mm, nosnost do 6 tun)
- Využití: Efektivní sériová výroba nízkoprofilových dílů. Verze FC navíc disponuje velkokapacitním zásobníkem s vysoce přesným upínáním Capto.

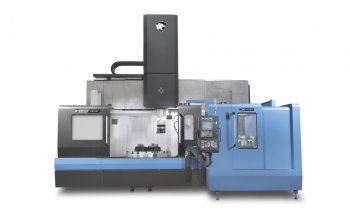

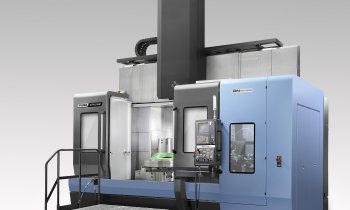

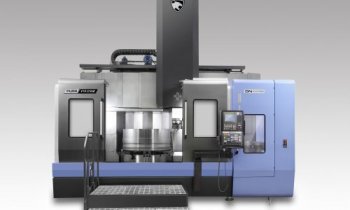

- PUMA VTR 1216 / 1216M / 1216FM (obrábění do Ø 1600 mm, nosnost do 8 tun)
- Využití: Univerzální střední třída optimální pro díly s vyšším profilem.

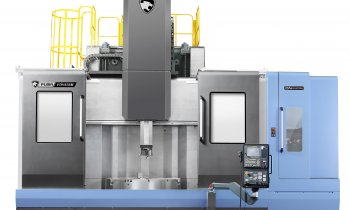

- PUMA VTR 1620 / 1620M (obrábění do Ø 2000 mm, nosnost do 10 tun)
- Využití: Robustní řešení pro velké výkovky, armatury a odlitky.

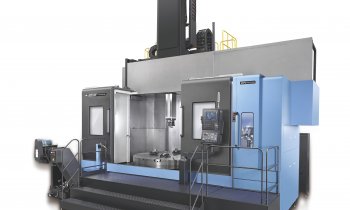

- PUMA VTR 2025 / 2025M (obrábění do Ø 2500 mm, nosnost až 15 tun)
- Využití: Vlajková loď řady s extrémním výkonem vřetena pro maximální úběr materiálu i na těch největších a nejtěžších komponentech.
Čisté soustružení, nebo multifunkční Mill-Turn?
Zvažujete nákup čistě soustružnického provedení, nebo kombinovaného centra? Varianty označené písmenem M (a FM/FC) integrují kromě soustružnických pozic také plnohodnotné frézovací vřeteno.
Proč zvolit variantu Mill-Turn? Umožňuje na jedno upnutí soustružit, vrtat, frézovat i řezat závity. U dílů s otvory po obvodu, drážkami nebo přírubami (tělesa čerpadel, turbín, ložiskové kroužky, ozubené věnce) tak eliminujete přeupínání. Tím odpadá riziko ztráty souososti a drasticky se zkracuje celkový čas výroby.
Typické využití v průmyslu
Vertikální soustruhy RAM-TYPE jsou spolehlivými dříči v oborech, jako je energetika (včetně větrné), hutnictví, těžké strojírenství či ložiskový průmysl. Hravě si poradí s díly s proměnnou tvrdostí (přerušovaný řez) a velkými přídavky na obrábění.
Investujte s jistotou a podporou Tecnotrade Správná konfigurace vertikálního soustruhu vyžaduje hlubokou analýzu. Náš tým technologů vám pomůže porovnat jednotlivé modely PUMA VTR na základě vašich výkresů a navrhne řešení s nejrychlejší ekonomickou návratností. Zajišťujeme kompletní záruční i pozáruční servis a rychlé dodávky náhradních dílů.
V České a Slovenské republice můžeme vážným zájemcům zprostředkovat referenční návštěvy na tyto typy strojů VTR, které jsou u našich zákazníků v provozu: VTR 1012F, VTR 1216 M, VTR 2025M, VTR 1620 FC, VTR 1216 FC.
