Multifunkční soustruhy

Multifunkční soustruhy DN Solutions řady DNX a PUMA SMX představují vrchol efektivity v moderním obrábění. Tato Turn-Mill centra umožňují kompletní soustružení, frézování, vrtání i řezání závitů v rámci jednoho jediného upnutí, čímž eliminují potřebu více strojů na dílně. Obrobek do stroje vstupuje jako polotovar a odchází jako hotový díl, což dramaticky zkracuje průběžné časy výroby, minimalizuje riziko chyb vznikajících při přeupínání a zvyšuje výslednou přesnost. Jako autorizovaný distributor dodáváme tato technologicky vyspělá řešení firmám, které vyžadují maximální produktivitu na minimálním prostoru.

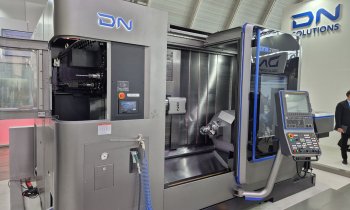

Série DNX: Kompaktní multifunkce s B osou

Řada DNX (modely 2100, 2100S, 2100B, 2100SB) je navržena pro vysoce produktivní obrábění se 6 řízenými osami. Klíčovým prvkem je B osa s rozsahem ±120°, která umožňuje frézovacímu vřetenu obrábět šikmé plochy a zahloubení bez nutnosti manipulace s obrobkem.

Technické parametry modelu DNX 2100:

• Kapacita: Maximální průměr soustružení 410 mm, délka až 1 100 mm a průchod tyče 67 mm.
• Hlavní vřeteno: Upínač 210 mm (8"), výkon 15–18,5 kW při 5 000 ot./min.
• Frézovací vřeteno: Výkon 15–18,5 kW při 12 000 ot./min (rozhraní HSK-A63/T63 nebo CAPTO C6).
• Automatická výměna nástrojů: Standardně 30 pozic s možností rozšíření na 60.

Díky variantám S (protivřeteno) a B (B osa) lze stroj nakonfigurovat pro kompletní obrobení obou čel součásti v automatickém cyklu.

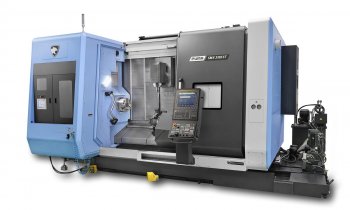

Série PUMA SMX: Výkon pro velké a těžké obrobky

Řada PUMA SMX pokrývá široké spektrum výroby od středních průměrů až po těžké strojírenství. Modely SMX 2100 až SMX 5100 s frézovacím vřetenem jsou dostupné v různých délkových variantách (L, XL) a konfiguracích - s dolní nástrojovou hlavou (T), protivřetenem (S) nebo varianta ST (s dolní nástrojovou hlavou a protivřetenem).

Novinka PUMA SMX 5100 je konstruována pro obrobky přesahující délku 1,5 metru. Je ideální volbou pro výrobu hydraulických válců, hřídelí a komponentů pro energetický průmysl, kde je vyžadována extrémní tuhost a vysoký krouticí moment.

Průmyslové využití a aplikace

Multifunkční centra DN Solutions nacházejí uplatnění v provozech, kde je kladen důraz na geometrickou přesnost a rychlost expedice:

• Automotive: Skříně diferenciálů, nápravové čepy, ojnice a převodové hřídele.
• Letecký a obranný průmysl: Komplexní tvarové díly z titanu a niklových slitin, hřídele s frézovanými prvky.
• Energetika: Hřídele turbín, velkorozměrové příruby a tělesa ventilů.
• Přesné strojírenství: Součásti vyžadující souosost a přesné tolerance v řádech mikronů.

Jeden stroj místo celé výrobní linky

Integrace soustružení a frézování do jednoho centra DNX nebo PUMA SMX přináší zásadní úspory. Odpadá vnitropodniková logistika, meziskladování rozpracované výroby a především eliminujete chyby vznikající při opakovaném upínání, které jsou u přesných dílů nejnákladnější. Stroje jsou dodávány s prověřenými řídicími systémy FANUC nebo Siemens, plně přizpůsobenými vaší technologické přípravě výroby.
