Série DHF: Pětiosá horizontální centra s výměnou palet
Série DHF je navržena pro náročné obrábění středně velkých i těžkých obrobků. Robustní konstrukce a pokročilá kinematika ji předurčují pro nasazení v leteckém a energetickém průmyslu.

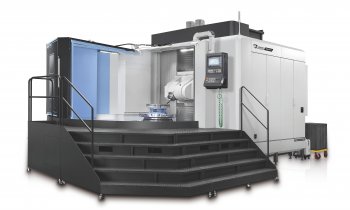

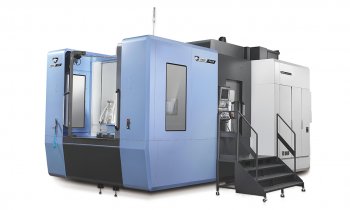

Modely DHF 8000 a DHF 8000ST
Tato 5osá centra jsou vybavena automatickým výměníkem dvou palet o rozměru 800 × 800 mm s nosností 2 000 kg.
- Výkon: Vřeteno s kuželem ISO 50 (HSK A100) disponuje výkonem 35 kW.
- Otáčky: Standardních 6 000 ot./min lze pro obrábění hliníku volitelně zvýšit až na 15 000 ot./min.
- Pracovní rozsah: Nadstandardní parametry 1 450 mm (X), 1 200 mm (Y) a 1 500 mm (Z).
- Autonomie: Zásobník nástrojů lze rozšířit ze standardních 60 až na 376 pozic, což umožňuje dlouhé produkční cykly bez zásahu obsluhy. Celková hmotnost stroje 34 000 kg garantuje výjimečnou tuhost i při nejtěžším hrubování.

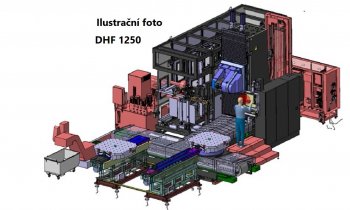

Novinka 2026: Portfolio doplňují modely DHF 1250 a DHF 5500. Model DHF 1250 s rozšířeným pracovním prostorem pro obrábění nadrozměrných komponentů o velikosti stolu 1250 x 1250 mm, max. velikost obrobku Ø2300 x výška 1900 mm/ max. váha 5000 kg. Model DHF 5500 nabízí max. výkon 15.000 ot/min., paleta o velikosti 630x630 mm, max. zatížení 700 kg, čas výměny palet 16 s.

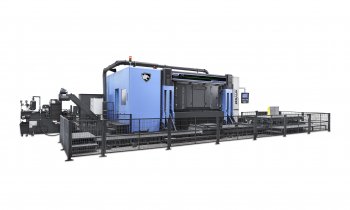

HFP 1540: Heavy-duty centrum pro velkoprostorové díly
Model HFP 1540 je specializované 5osé horizontální centrum konstruované pro vysoce efektivní obrábění velkých hliníkových a ocelových strukturálních dílů.
- Pracovní stůl: Rozměr 1 500 × 4 000 mm s nosností 3 000 kg.
- Vysokorychlostní obrábění: Vřeteno HSK-A63 s výkonem 75 kW a otáčkami až 30 000 ot./min.
- Dynamika: Rychloposuv 60 m/min výrazně minimalizuje vedlejší časy.
- Přesnost: Patentovaný rám Integrated Sync Uni-Body zajišťuje dokonalou synchronizaci os při simultánním 5osém obrábění dílů o délce až 4 metry.
Typické aplikace a oborové využití
Horizontální obráběcí centra DHF a HFP nacházejí uplatnění tam, kde standardní stroje narážejí na své limity:
- Letecký průmysl: Konstrukční hliníkové díly, rámy, žebra a příruby leteckých motorů.
- Automobilový průmysl: Výroba skříní převodovek, bloků motorů a nosných dílů karoserií.
- Energetika a petrochemie: Obrábění velkých přírub, těles ventilů a skříní čerpadel.
- Nástrojárny: Výroba rozměrných forem, složitých tvarových ploch a přesných uložení.
Konfigurace a automatizace výroby
Stroje TECNOTRADE jsou plně konfigurovatelné dle specifických potřeb vašeho provozu. Systémy automatické výměny palet (APC) umožňují paralelní přípravu obrobků, čímž eliminují prostoje a maximalizují vytížení stroje. Ke každému centru poskytujeme plnou technologickou podporu, zaškolení obsluhy a autorizovaný záruční i pozáruční servis.
