Horizontální soustruhy s dolní a horní poháněnou hlavou

Soustruhy se dvěma revolverovými hlavami pro maximální produktivitu

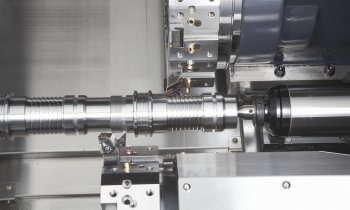

Pokud vyrábíte velké série a každá sekunda výrobního cyklu se násobí tisíci kusy, může být soustruh se dvěma revolverovými hlavami významnou konkurenční výhodou. Horní a dolní revolver umožňují souběžné obrábění, takže lze podle konfigurace stroje a technologie provádět více operací ve stejném čase. V kombinaci se dvěma vřeteny nebo automatizovanou manipulací se obrobkem lze dále zkrátit výrobní cyklus a omezit prostoje.

TECNOTRADE nabízí soustruhy DN Solutions s dvěma revolverovými hlavami v řadách PUMA TL, TT a TW. Každá řada přináší jiné možnosti – od souběžného obrábění na jednom vřetenu až po automatizovanou velkosériovou výrobu.

Přehled řad DN Solutions

Konkrétní možnosti se liší podle modelu a výbavy stroje. Při výběru proto doporučujeme vycházet z požadované technologie, rozměrů obrobku a plánovaného objemu výroby.

Kde dvě hlavy ušetří nejvíc času

Hlavní výhodou je souběžné obrábění více prvků součásti. Zatímco jeden revolver provádí hrubování, druhý může například vrtat nebo dokončovat jinou plochu. Pokud lze operace vhodně rozdělit a bezpečně synchronizovat, zkrátí se celkový čas cyklu bez nutnosti přidávat další stroj.

Dvě revolverové hlavy mohou přinést také další výhody:

• Vyšší produktivitu díky provádění více operací současně.
• Lepší využití stroje při vhodném rozdělení pracovních operací mezi nástroje.
• Omezení počtu samostatných operací a související manipulace s obrobkem.
• Možnost automatizace pro stabilní výrobu velkých sérií.

U dlouhých a štíhlých obrobků může vhodné rozložení řezných operací pomoci omezit průhyb nebo vibrace. Výsledek ale závisí na tuhosti sestavy, upnutí, řezných podmínkách a vzájemném působení nástrojů.

PUMA TT: dvě vřetena a flexibilní obrábění

Řada DN Solutions PUMA TT je určena pro výrobu součástí, u nichž je výhodné spojit více operací do jednoho pracovního cyklu. Dvě vřetena umožňují předávat obrobek mezi pracovními pozicemi a podle konfigurace obrábět také jeho druhou stranu.

Vybrané varianty s označením SY nebo SYY rozšiřují možnosti o osu Y. U provedení SYY mají osu Y obě revolverové hlavy, což umožňuje flexibilnější frézování a obrábění mimo osu rotace. Konkrétní možnosti souběžných operací závisí na konfiguraci stroje a technologickém postupu.

Vybrané varianty s označením B mohou nabídnout větší sklíčidlo nebo průchod tyče. Při volbě konkrétního modelu je proto vhodné ověřit rozměrové možnosti i požadovanou nástrojovou výbavu.

Poptat řešení

PUMA TW-GL: automatizace pro velké série

Pro provozy s vysokými nároky na produktivitu je zajímavá také řada PUMA TW, zejména vybrané konfigurace TW-GL s integrovaným portálovým zakladačem.

Automatizovaná manipulace s obrobky omezuje potřebu ručních zásahů a umožňuje navrhnout výrobní proces tak, aby stroj pracoval co nejdéle bez přerušení. Při správně navrženém pracovišti může být takové řešení vhodné i pro večerní nebo noční provoz s omezeným dohledem obsluhy.

Výsledkem je stabilnější výroba a efektivnější využití výrobní kapacity. Pro skutečně bezobslužný provoz je však potřeba zohlednit také zásobu materiálu, odvod třísek, kontrolu nástrojů a bezpečnost celého pracoviště.

Kdy se soustruh se dvěma revolverovými hlavami vyplatí?

Pořizovací cena takového stroje bývá vyšší než u jednoduššího horizontálního soustruhu. Investice však může dávat smysl tam, kde se vyrábějí opakované série a rozhodující roli hraje čas cyklu, vytížení stroje a počet potřebných výrobních operací.

Dvě revolverové hlavy mohou být výhodné zejména tehdy, když:

• potřebujete zkrátit výrobní cyklus souběžným obráběním,
• chcete spojit více operací do jednoho pracovního procesu,
• potřebujete obrábět obě strany součásti bez samostatného přepínání,
• plánujete automatizovat manipulaci a zvýšit využití stroje,
• máte omezené výrobní kapacity a hledáte způsob, jak zvýšit výkon bez rozšiřování provozu.

Zda se investice vyplatí, je nejlepší posoudit na konkrétním dílu. Rozhodující je nejen samotný čas obrábění, ale také výměna nástrojů, manipulace, seřizování a požadovaný objem výroby.

Zvažujete soustruh se dvěma revolverovými hlavami?

Pošlete nám výkres součásti nebo informace o současném výrobním cyklu. Společně posoudíme, kde lze zkrátit čas výroby a jaké řešení bude pro váš provoz nejvhodnější. Cílem je vybrat řešení, které odpovídá vašim výrobním požadavkům a ekonomice provozu.
