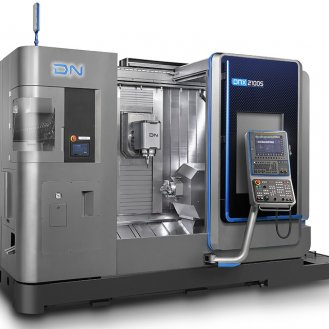

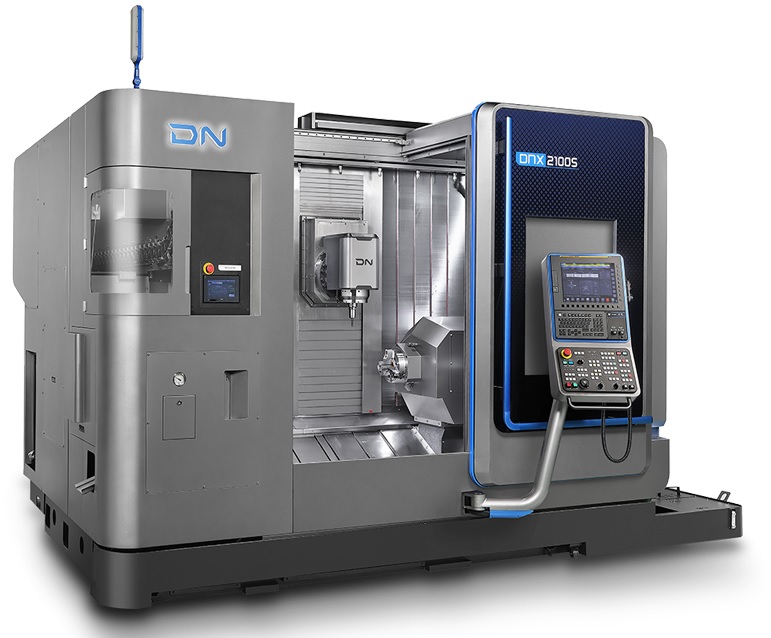

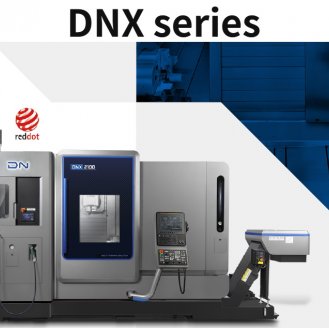

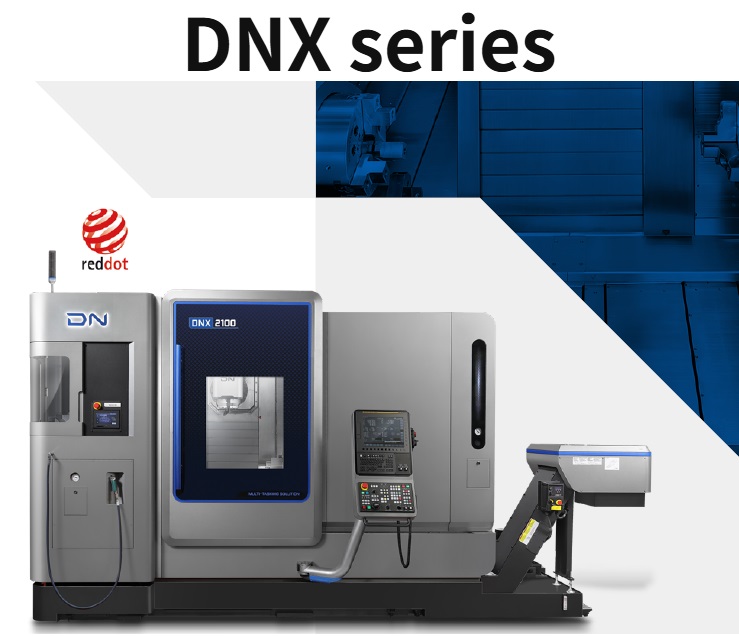

DNX Series – Nový standard v multifunkčním obrábění

Víceosé soustružnicko-frézovací centrum DNX 2100 je novinkou v portfoliu DN Solutions určenou pro multifunkční obrábění. DNX integruje na sebe navazující výrobní procesy, čímž zkracuje čas jednotlivých výrobních cyklů a minimalizuje čas i množství přípravných operací a manipulací s obrobkem.

Multifunkční obrábění s DNX zvyšuje efektivitu moderní sériové výroby, dosahuje vysoké produktivity, konzistentní přesnosti a spolehlivosti i při dlouhodobém výrobním procesu.

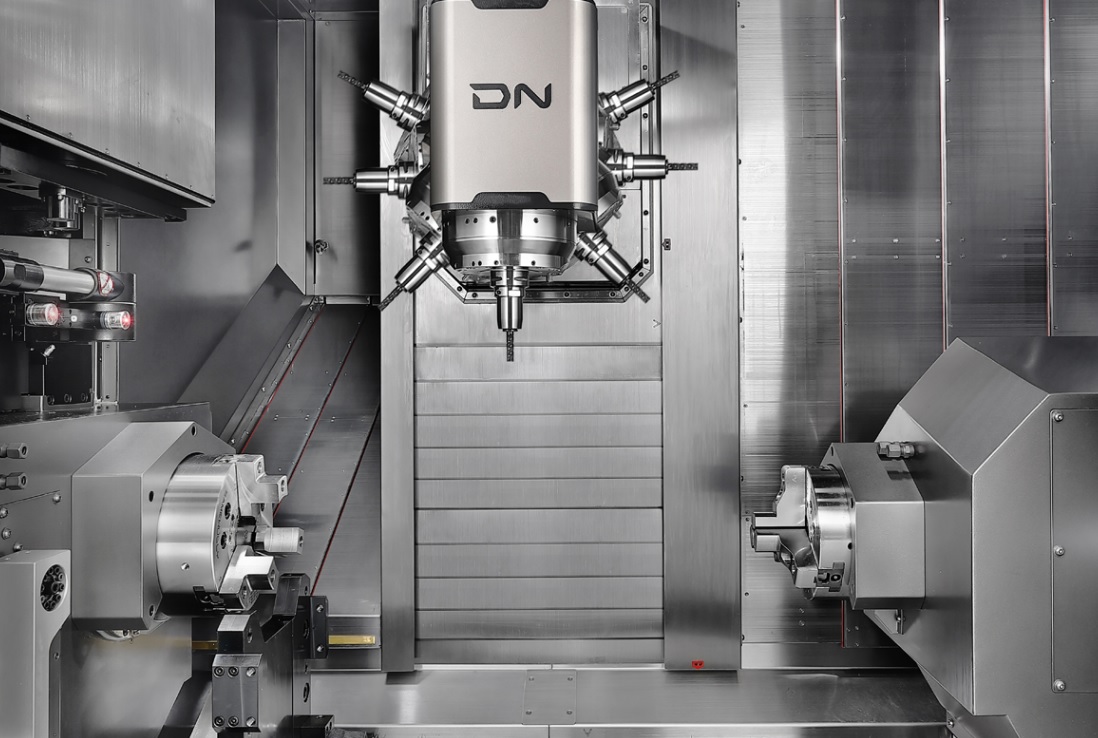

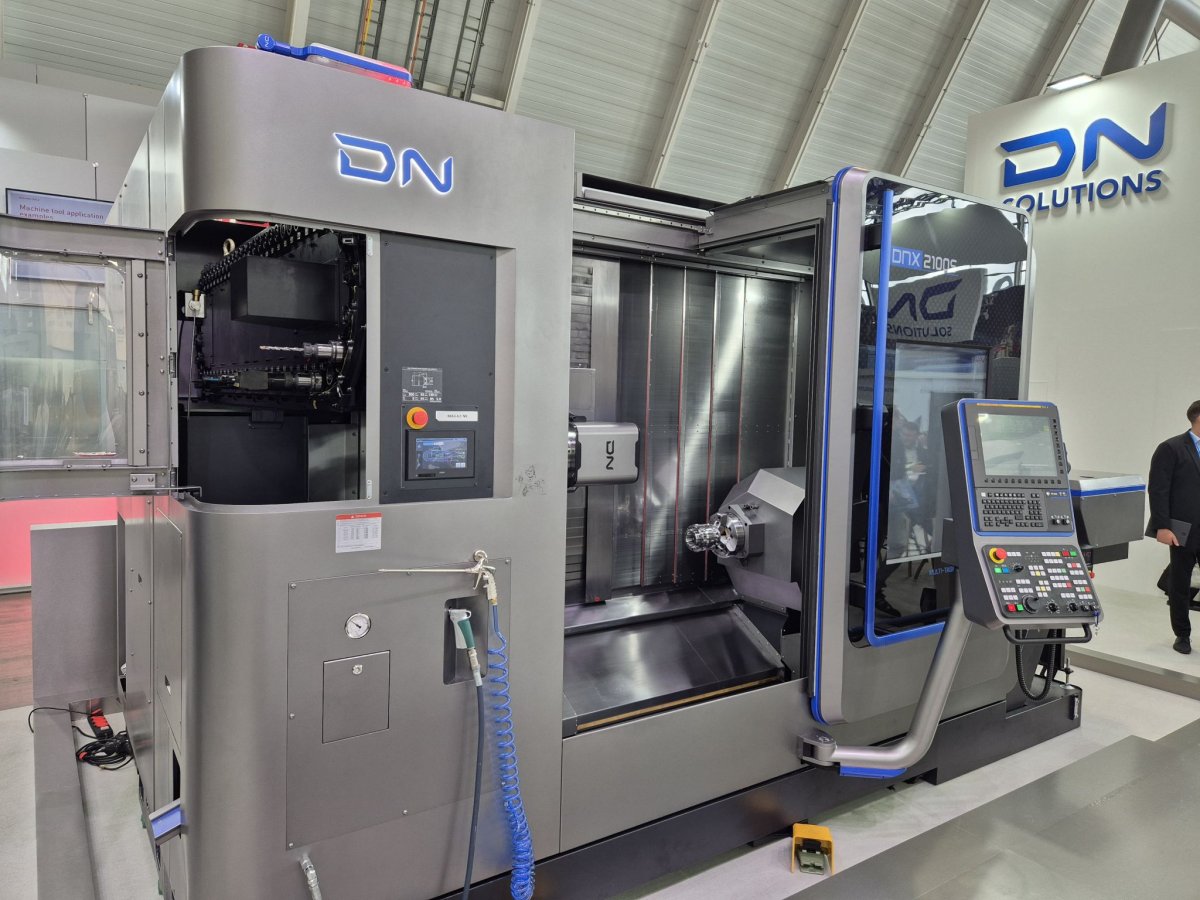

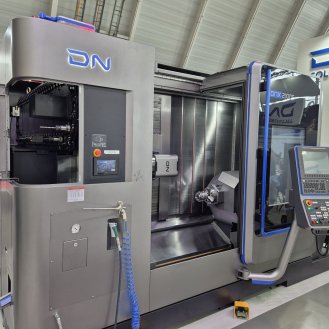

Obráběcí prostor, egonomický design a intuitivní ovládání

• Tuhá ortogonální konstrukce minimalizuje vzájemné rušení mezi osami, vibrace a zajišťuje strukturální stabilitu Stroj si tak zachovává vynikající přesnost a opakovatelnost i při vysokorychlostním obrábění nebo těžkém třískovém zatížení.
• Rozšířený pracovní prostor umožňuje obrábění i velkých a dlouhých obrobků.
• Ergonomická konstrukce stroje usnadňuje obsluze zakládání i vyjímání dílců.
• Intuitivní dotykové rozhraní urychluje programování a seřizování pro obrobky různých tvarů.

Klíčové charakteristiky:

Průměr soustružené tyče až 81 mm
Pojezd osy X: 760 mm (-20 / +740 mm)
Pojezd osy Y: 230 mm (±115 mm)
Max. průměr obrábění: 520 / 410 mm
Max. délka obrábění: 1 100 mm

Vřetena – výkon, přesnost a flexibilita

DNX využívá vysoce výkonná vřetena, která zvládají širokou škálu aplikací. Multifunkční obrábění s dvěma vřeteny a frézováním v ose B umožňuje kompletní obrobení při jediném upnutí – což je klíčové pro eliminaci chyb a zkrácení výrobních časů. Díky konstrukci zaměřené na vysoký výkon si stroj zachovává stabilní řezný výkon i při složitých procesech.

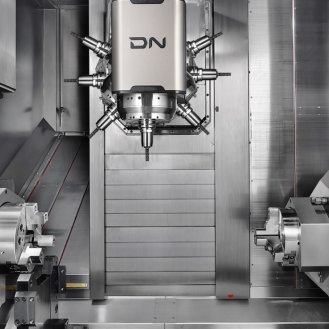

Díky výkonnému frézovacímu vřetenu zvládá řada DNX vysoce přesné polohování osy B, což umožňuje vrtání, závitování i frézování čelních a šikmých ploch pod libovolným úhlem.

Frézovací vřeteno:

Otáčky až 12 000 ot/min, výkon 18,5 kW
Upnutí HSK-T63 (A63), volitelně CAPTO C6
Precizní řízení os: B 0,0001°, osy C 0,001° zajistí špičkovou přesnost i při mikroobrábění:

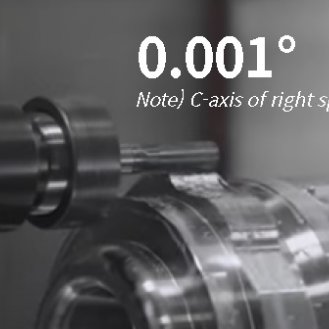

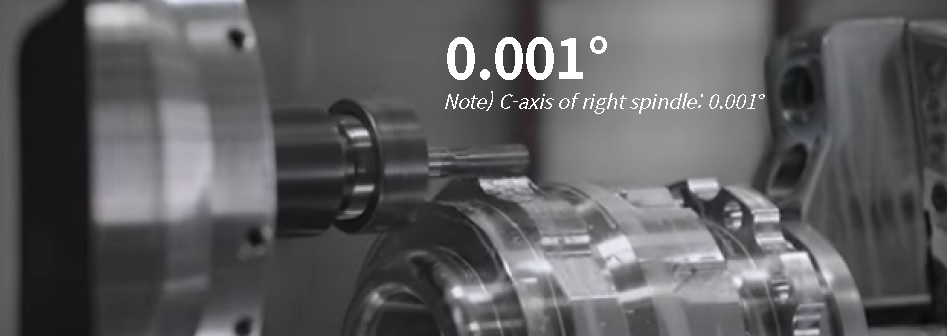

Řízení osy C – vybaveno senzorem pro kompenzaci polohy. Osa C umožňuje řízení úhlu s přesností 0,001° v plném rozsahu otáčení 360°.
Řízení osy B – frézovací vřeteno umožňuje natočení v rozsahu 240° (±120°) s přesností 0,001°, což zajišťuje dokonalé obrábění jak čelních ploch, tak složitých tvarů i precizních šikmin. I při nejnáročnějším třískovém obrábění zajišťuje vysokou upínací sílu a spolehlivý výkon pod jakýmkoli úhlem

Levé a pravé vřeteno

Levé vřeteno DNX 2100/S: 8”
Levé vřeteno DNX 2100B/SB: 10”
Pravé vřeteno DNX 2100B/SB: 8”

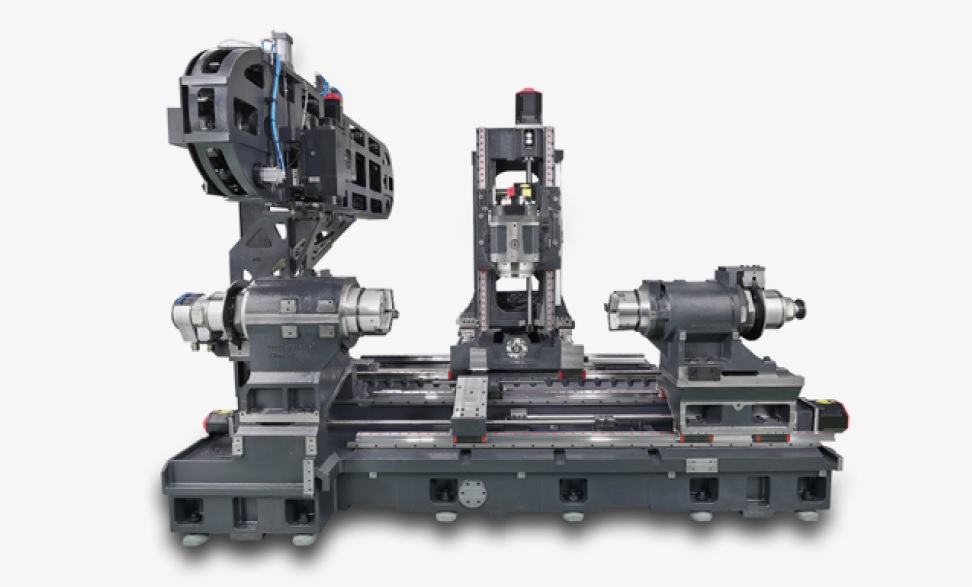

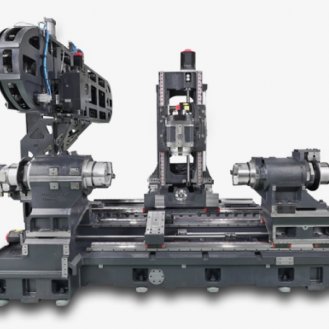

Stabilita a tepelná kompenzace

Robustní lože a olejový chladicí systém udržují tepelnou stabilitu. Výsledkem je konzistentní přesnost obrábění i při dlouhodobém vysokorychlostním zatížení.

Automatická výměna nástrojů (ATC)

Vysoce výkonná ATC se servořízeným ramenem umožňuje rychlou, přesnou a bezpečnou výměnu nástrojů.

Kapacita až 60 nástrojů přináší maximální flexibilitu pro širokou škálu obráběcích procesů.
Robustní konstrukce podporuje nástroje až do 8 kg, což zajišťuje stabilní provoz i při použití těžkých nástrojů.
Samostatný 7” dotykový panel pro monitoring a ovládání ATC i zásobníku nástrojů. Přehledné grafické zobrazení stavu ATC a zásobníku umožňuje vizuální kontrolu. Panel zobrazuje pouze tlačítka dostupná v aktuálním stavu, což zjednodušuje práci a umožňuje snadné provádění i složitých manuálních operací.

Základní parametry ATC:

Max. počet nástrojů: 30 (opčně 60)
Max. délka nástroje: 300 mm
Max. hmotnost nástroje: 8 kg
Max. průměr nástroje (všechna místa obsazena / každé druhé obsazeno) 78/ 125 mm

Proč právě DNX? Přesnost. Síla. Inovace

Koncept navržený pro snadnou automatizaci a údržbu
Minimalizace rizika kolizí – v pracovním prostoru je vždy pouze jeden nástroj

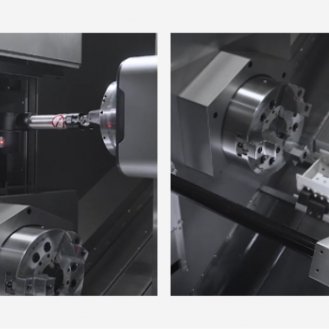

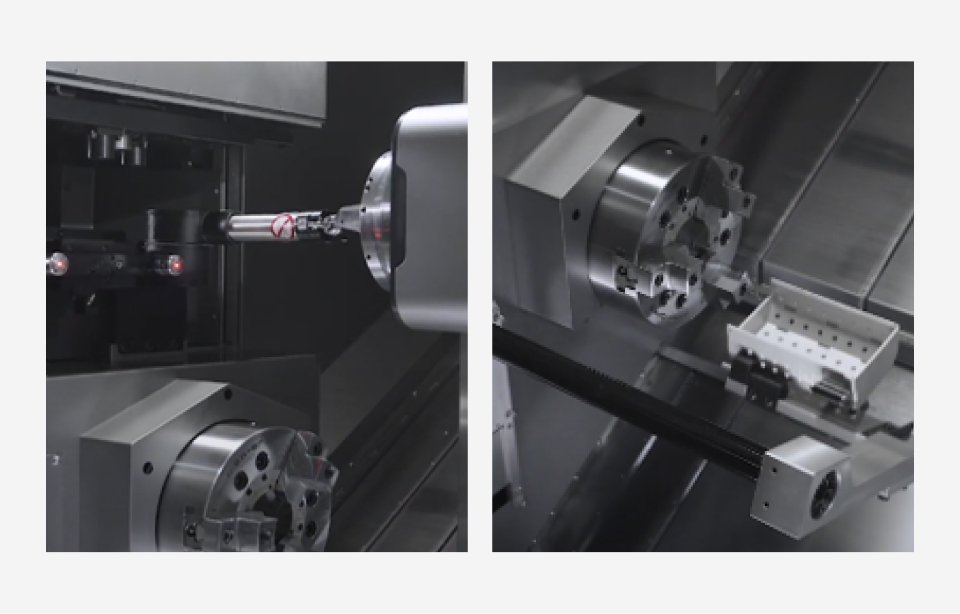

Vyšší stabilita procesu díky integrovanému měření nástrojů a obrobků
Chytrá servopoháněná vestavěná luneta s jednoduchým nastavením přes ovládací panel
Integrovaná sběrací ruka obrobků – šetří čas a prostor
Optická pravítka osa X, Y, Z
Přidaná funkce vrtání na servořízeném koníku
Detekce zalomení nástroje
Systémy FANUC nebo SIEMENS podle preferencí zákazníka

DNX představuje kombinaci robustního výkonu, špičkové přesnosti a moderní ergonomie. Je navržen tak, aby odpovídal nárokům výrobců, kteří chtějí spojit vysokou produktivitu s dlouhodobou spolehlivost.

Multifukční stroj DNX 2100 je k dispozici ve čtyřech variantách – DNX 2100 (sklíčidlo 210 mm (8“)/ levé vřeteno), DNX 2100B (sklíčidlo 255 mm (10“) / levé vřeteno), DNX 2100S (sklíčidlo 210 mm (8“) / levé i pravé vřeteno), DNX 2100SB (sklíčidlo 255 mm (10“) / levé i pravé vřeteno). DNX 2100 je možné dovybavit dalšími opcemi podle požadavků zákazníka.

Kompletní informace o strojích DNX 2100 series, včetně katalogu stroje a parametrů, najdete na webu:

https://www.tecnotrade.cz/katalog/multifunkcni-soustruhy/

https://promo.dn-solutions.com/cz-dnx
