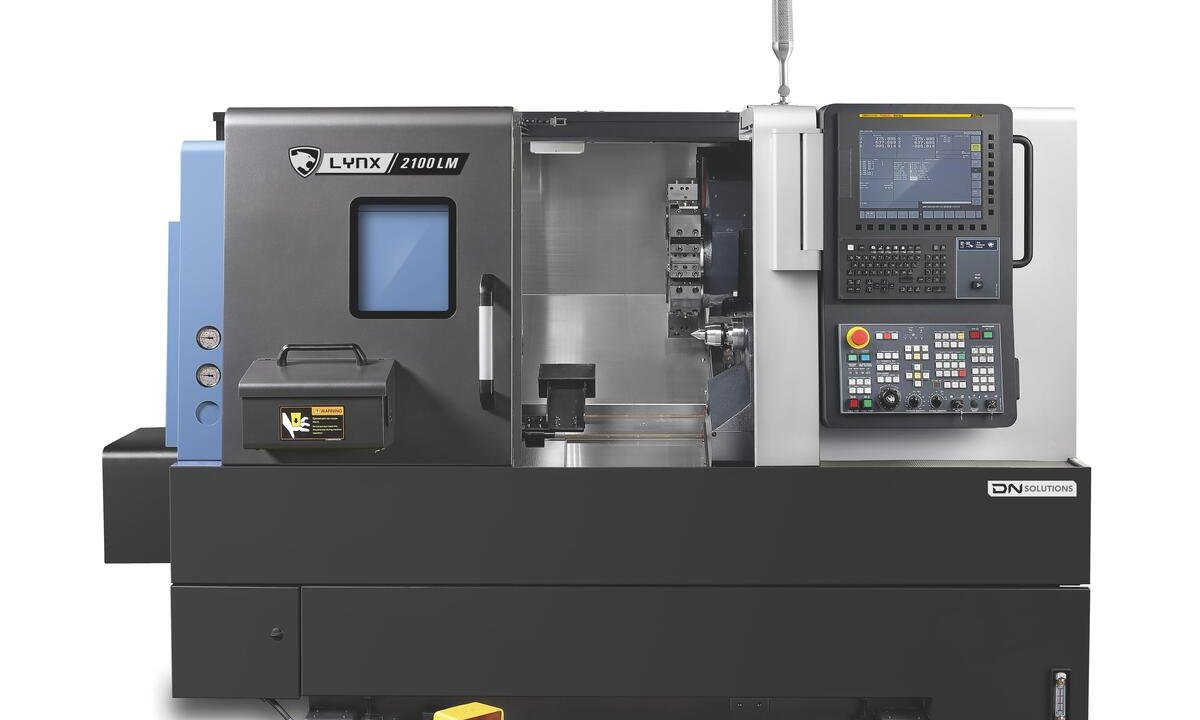

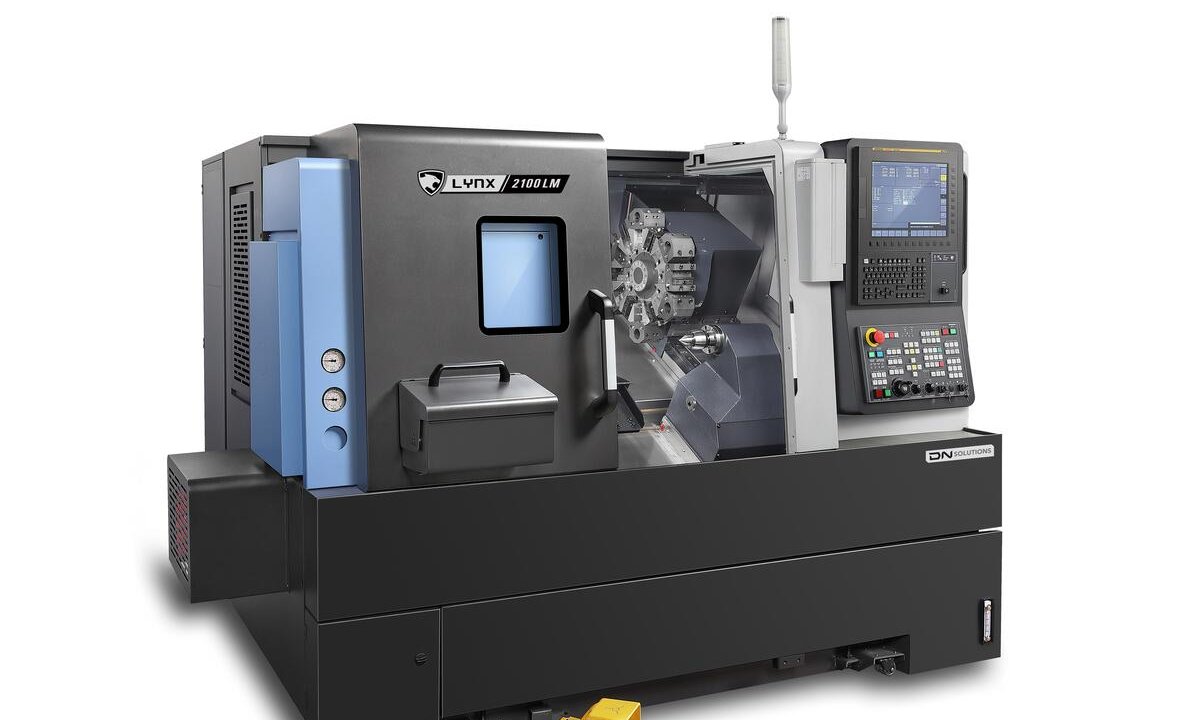

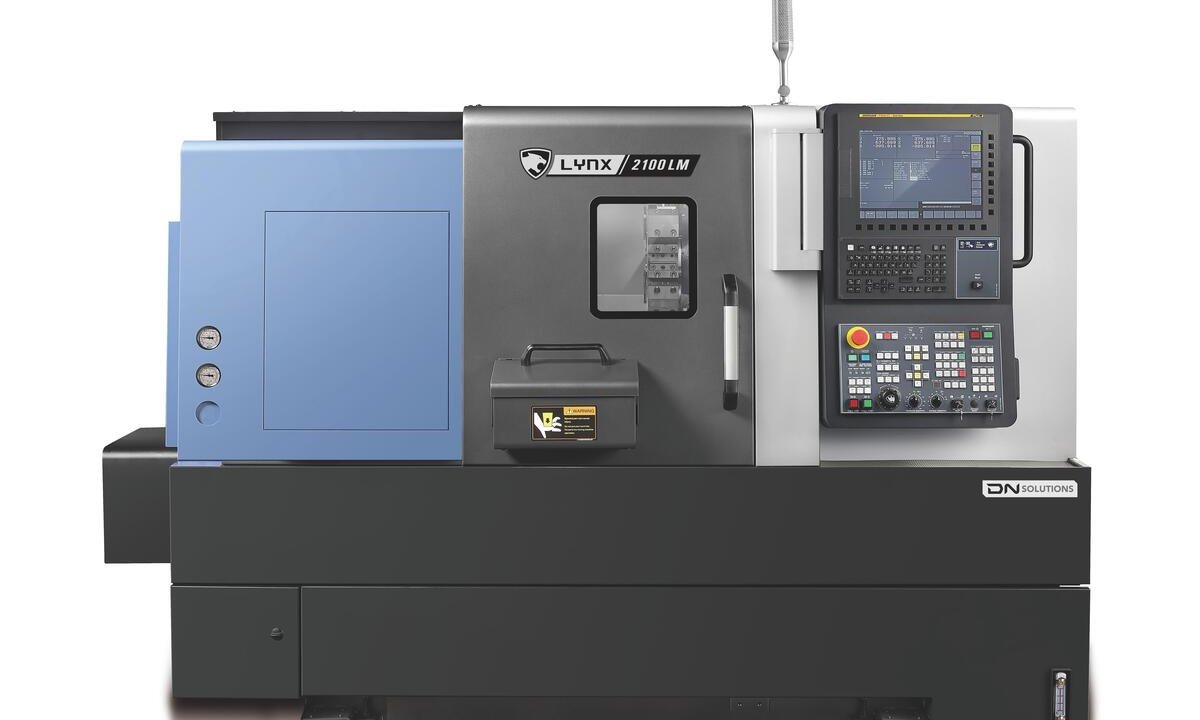

LYNX 2100LMSB
Výkonný, kompaktní a spolehlivý pětiosý horizontální soustruh s protivřetenem, max. délkou soustružení 510 mm, max. průměrem soustružené tyče 67 mm a poháněnými nástroji.
Snadná obsluha Vysoká produktivita Vysoká přesnost obrábění
Vynikající schopnost obrábění Snadná údržba
Podrobný popis produktu
| Pracovní rozsah (délka a průměr v mm) | Počet řízených os | 5 |
| Max. oběžný průměr nad ložem | 600 | |
| Max. oběžný průměr nad suportem | 400 | |
| Max. průměr soustružení | 300 | |
| Max. délka soustružení | 510 | |
| Max. průměr soustružené tyče | 67 | |
| Osa X | Zdvih v ose X (v mm) | 205 |
| Osa Z | Zdvih v ose Z (v mm) | 560 |
| Osa B | Zdvih v ose B (v mm) | 560 |
| Osa C | Zdvih v ose C (otáčení vřetene/otáčení protivřetene) | ± 360° |
| Hlavní vřeteno | Průměr sklíčidla v mm | 210 (8") |
| Otáčky – ot./min. | 4500 | |
| Upínání – ASA | A2-6 | |
| Výkon motoru v kW (S3 25% / S3 40% / S1 Cont.) | 15/11/11 | |
| Protivřeteno (osa B) | Průměr sklíčidla v mm (inch) | 135 (5'') |
| Otáčky – ot./min. | 6000 | |
| Průměr přírubového upínání | FLAT Ø110 | |
| Výkon motoru v kW (S3 25% / S3 60% / S1 Cont.) | 5,5/5,5/3,7 | |
| Automatická nástrojová hlava | Počet nástrojů (ks) | 12 (24) |
| Počet poháněných míst | 12 | |
| Otáčky rotačních nástrojů – ot./min. | 6000 (10000) | |
| Hmotnost | Stroj v základní výbavě – kg | 3600 |
| * v závorkách jsou uvedeny opce |
| DN Solutions Gantry Loader | pro LYNX 2100 series |
| Pojezdy os Z/Y (v mm) | 2080/900 |
| Rychloposuv Z/Y (m/min) | 210/180 |
| Počet palet (ks) | 14 |
