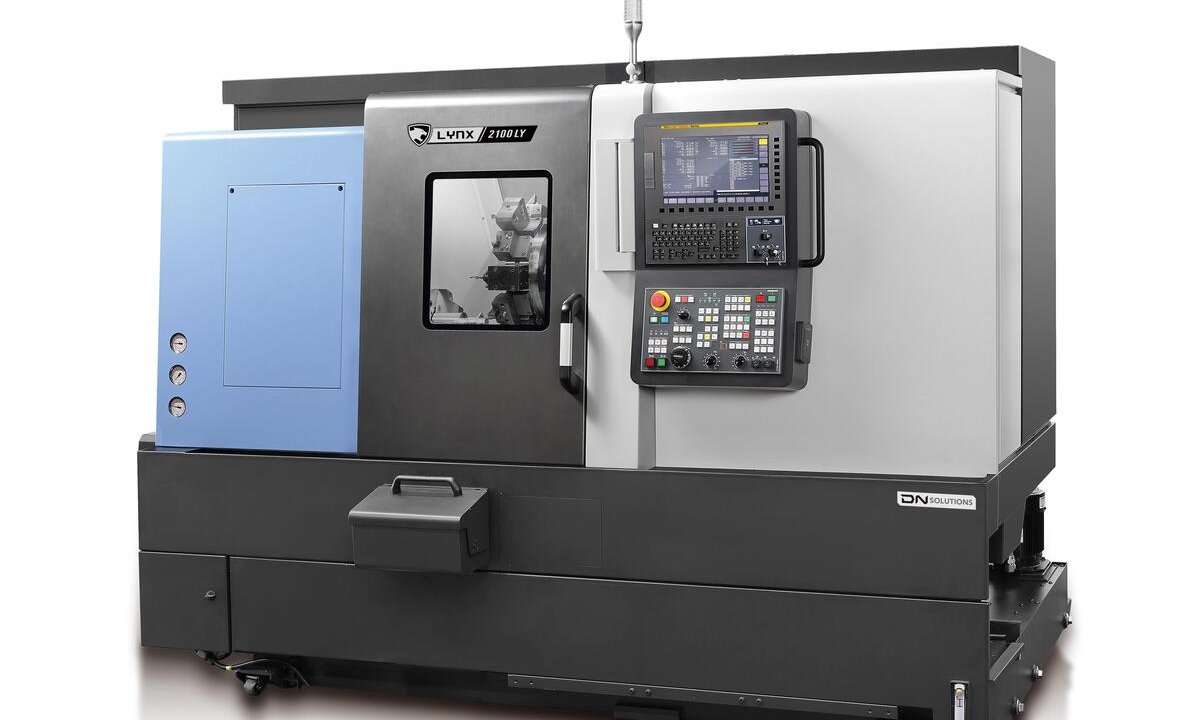

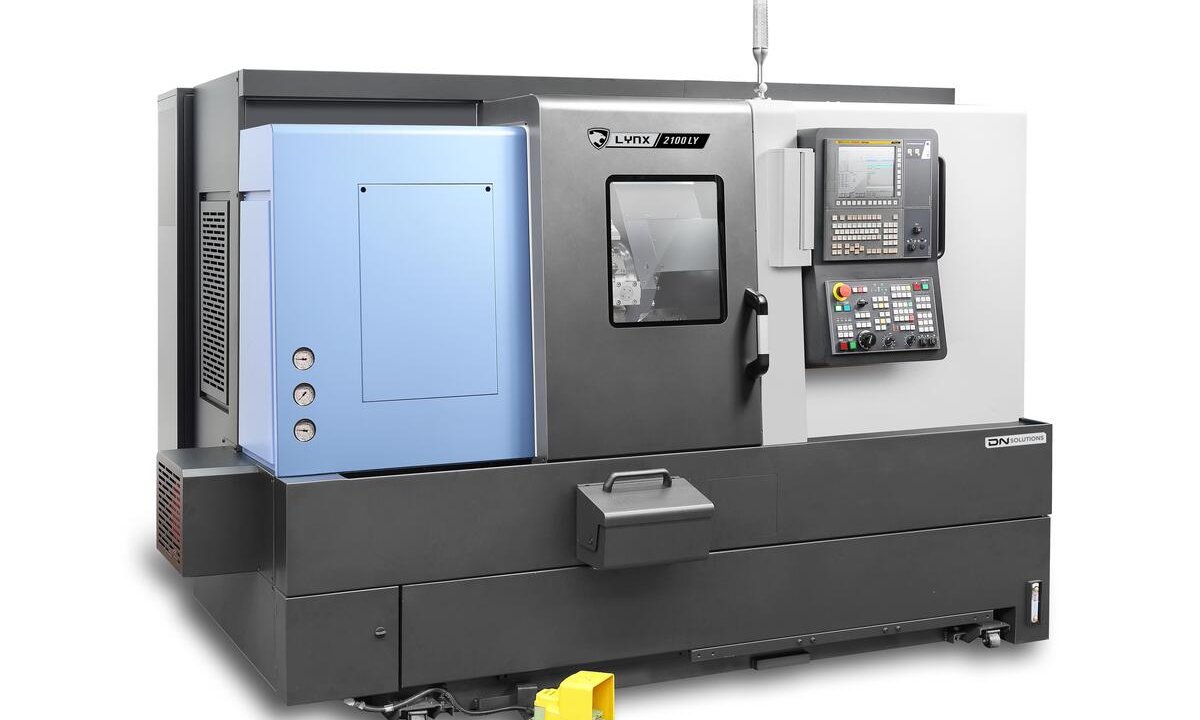

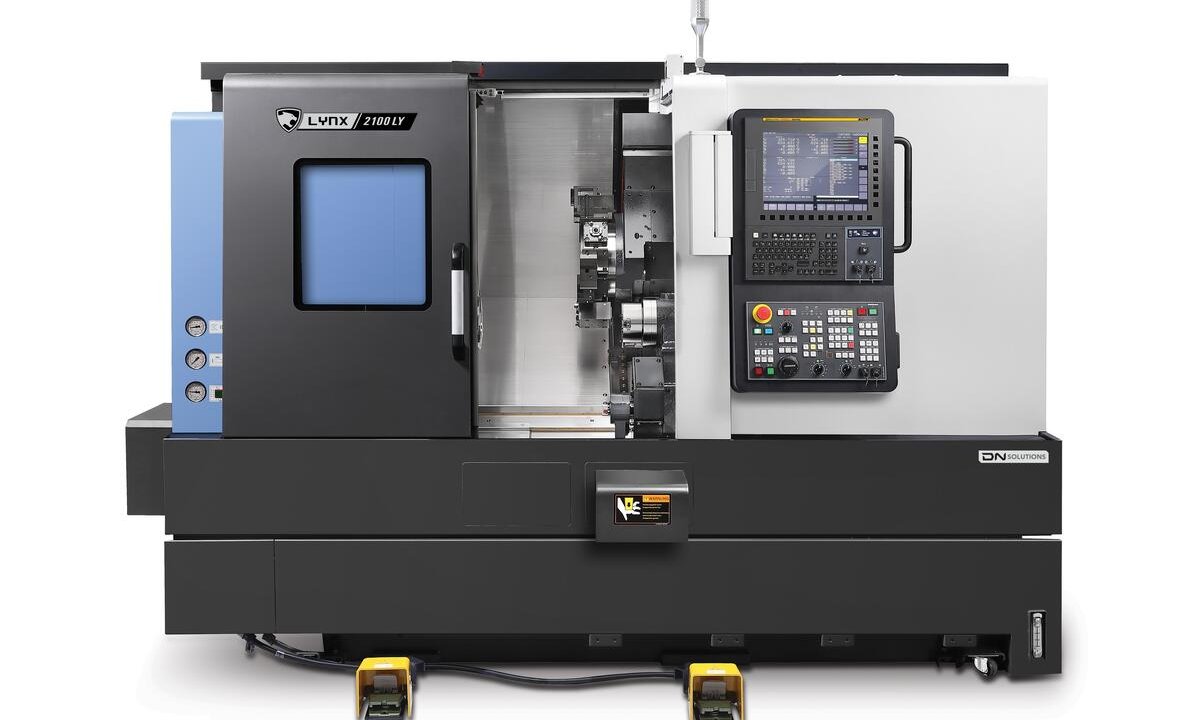

LYNX 2100LSYB

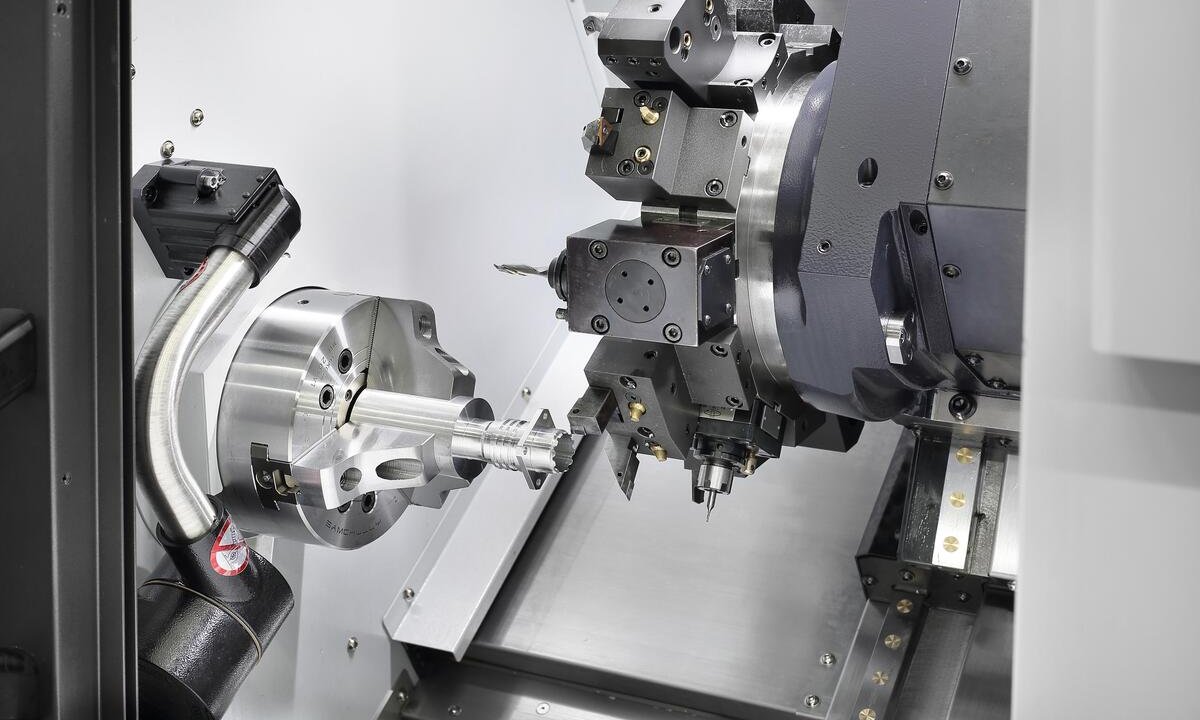

Spolehlivý a vysoce výkonný šestiosý horizontální soustruh s Y-osou, protivřetenem a s poháněnými nástroji. Max. délka soustružení 510 mm a max. průměr soustružené tyče 67 mm. Průměr sklíčidla 8". Opčně je možné otáčky poháněných nástrojů až 10.000 ot/min. Možné doplnit opčním vybavením - dopravník třísek, podavač tyčí, gantry loadery, atd. Vhodné i pro robotizaci a automatizaci.
Snadná obsluha Vysoká produktivita Vysoká přesnost obrábění
Vynikající schopnost obrábění Snadná údržba
Podrobný popis produktu
| Pracovní rozsah (délka a průměr v mm) | Počet řízených os | 6 |
| Oběžný průměr nad ložem | 600 | |
| Oběžný průměr nad suportem | 400 | |
| Max. průměr soustružení | 300 (326) | |
| Max. délka soustružení | 510 | |
| Max. průměr soustružené tyče | 67 | |
| Osa X | Pojezd v mm | 205 |
| Osa Z | Pojezd v mm | 560 |
| Osa B | Zdvih v ose B (v mm) | 560 |
| Osa C | Zdvih v ose C (otáčení vřetene/otáčení protivřetene) | ± 360° |
| Osa Y | Pojezd v mm | 105 (±52,5) |
| Hlavní vřeteno | Průměr sklíčidla v mm | 210 (8") |
| Otáčky – ot./min. | 4500 | |
| Upínání – ASA | A2-6 | |
| Výkon motoru v kW (S3 25% / S3 40% / S1 Cont.) | 15/11/11 | |

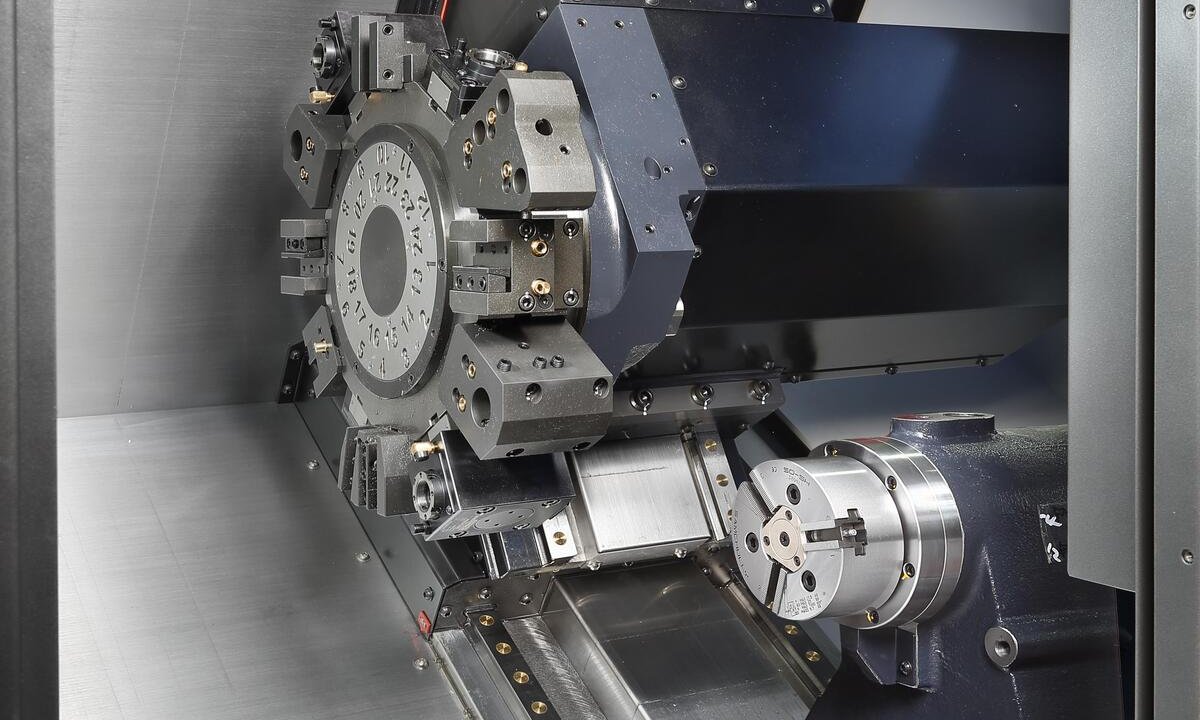

| Protivřeteno (osa B) | Průměr sklíčidla v mm | 135 (5") |
| Otáčky – ot./min. | 6000 | |
| Průměr přírubového upínání v mm | FLAT Ø110 | |
| Výkon motoru v kW (S3 25% / S3 60% / S1 Cont.) | 5,5/5,5/3,7 | |
| Automatická nástrojová hlava | Počet nástrojů (ks) | 12 (16/24) |
| Počet poháněných míst | 12 | |
| Otáčky rotačních nástrojů – ot./min. | 6000 (10000) | |
| Hmotnost | Stroj v základní výbavě – kg | 4200 |
| * v závorkách jsou uvedeny opce | ||
| DN Solutions Gantry Loader | pro LYNX 2100 series |
| Pojezdy os Z/Y (v mm) | 2080/900 |
| Rychloposuv Z/Y (m/min) | 210/180 |
| Počet palet (ks) | 14 |
