Pořizujete DVF 5000 a řešíte CAT40 nebo HSK63A? Nejde jen o typ vřetena. Tímhle rozhodnutím si určujete, na jakém nástrojovém systému poběží vaše výroba po celou dobu životnosti stroje.
Rozdíly nejsou jen v konstrukci - ale v tom, jak se stroj chová při vysokých otáčkách, jakou má tuhost a jakou přesnost z něj reálně dostanete.
CAT: osvědčený standard pro každodenní výrobu
CAT vychází z americké standardizace kužele 7:24 a patří mezi nejrozšířenější systémy na světě. Pokud už dnes jedete na CAT, víte proč - robustní, dostupný, prověřený.
Upínání funguje přes pull stud, který upínací mechanismus vtahuje do vřetena. Výsledkem je pevné a spolehlivé spojení, ideální pro široké spektrum operací.
S rostoucími otáčkami se ale začínají projevovat limity rozhraní 7:24. Vlivem odstředivých sil dochází k mikroskopickým deformacím (tzv. bellmouthing), což může snížit kontaktní tuhost a přesnost.
Pro většinu běžných aplikací to není problém. Pokud ale jdete na hranici výkonu stroje, začíná hrát roli každý detail.
HSK: konstruovaný na vysoké otáčky
HSK byl vyvinut právě pro situace, kde klasické kuželové rozhraní naráží na své limity. Používá krátký kužel (1:10) a dutý dřík, který je upínán zevnitř.
Klíčový rozdíl? S rostoucími otáčkami se zvyšuje kontaktní tlak mezi držákem a vřetenem - a tím i stabilita spojení.
Navíc HSK dosedá nejen v kuželu, ale i čelně. Výsledkem je vyšší tuhost, lepší opakovatelnost a přesnější vedení nástroje.
Tohle se naplno projeví hlavně při:
- 5osém obrábění,
- dokončování tvarových ploch,
- vysokootáčkovém obrábění hliníku.
CAT + BIG-PLUS: dvoubodový kontakt i pro CAT
DN Solutions u všech rychlostních strojů s CAT vřetenem - DVF 5000 nevyjímaje - nasadil systém BIG-PLUS. Ten přináší to, co HSK umí od začátku: kontakt zároveň v kuželu i na čele vřetena. Tuhost a přesnost se výrazně zlepšují a v mnoha aplikacích se přibližují HSK.
Prakticky to znamená, že na BIG-PLUS stroji můžete kombinovat standardní CAT držáky (s kontaktem pouze v kuželu) i BIG-PLUS držáky, které využívají čelní dosednutí.
Jak se rozhodnout?
Žádná univerzální odpověď neexistuje. Záleží na vaší výrobě.
Co budete na DVF 5000 převážně obrábět?
- Obrábíte hliník, tenkostěnné díly nebo jedete vysoké otáčky? → HSK vám dá vyšší stabilitu a přesnost.
- Děláte univerzální nebo středně těžké obrábění oceli či litiny? → CAT s BIG-PLUS nabídne výborný výkon bez zásadního kompromisu.
- Máte už dílnu postavenou na CAT? → Přechod na HSK znamená nové držáky. To je potřeba započítat
Řešíte rozpočet?
HSK nabízí vyšší přesnost, opakovatelnost a stabilitu při vysokých otáčkách, ale za vyšší pořizovací náklady. CAT, a zvláště BIG-PLUS, je dostupnější bez zásadního kompromisu pro většinu běžných aplikací.
DVF 5000: připravený na obě cesty

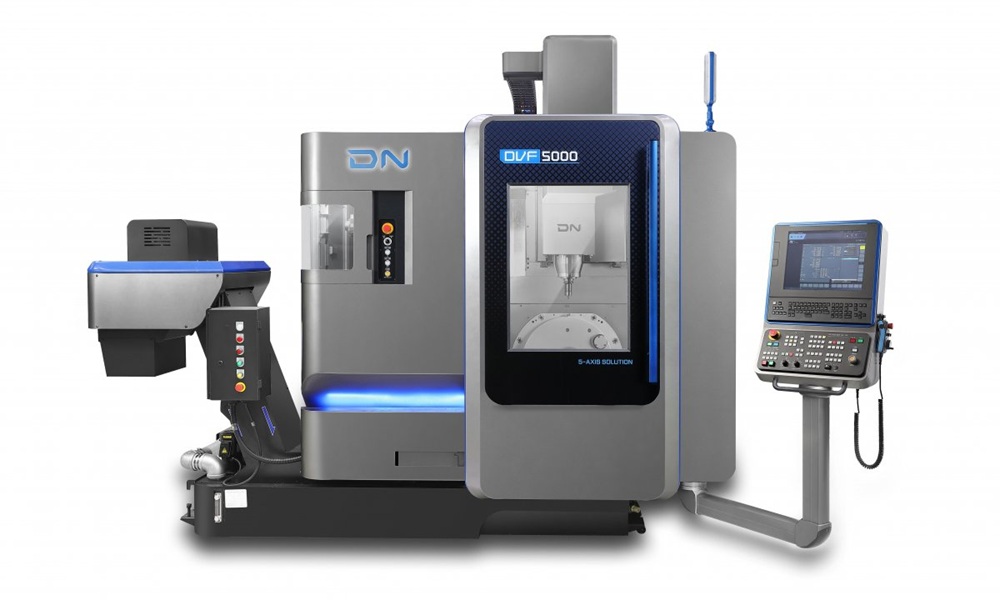

DVF 5000 druhé generace patří mezi nejvýkonnější 5osá centra ve své třídě - bez ohledu na zvolený typ vřetena.
Ať zvolíte CAT s BIG-PLUS nebo HSK, dostanete platformu, která vám umožní růst s náročností výroby.
Pokud si nejste jistí, která varianta dává smysl právě pro vaše díly, rádi s vámi projdeme konkrétní aplikace a doporučíme optimální konfiguraci.
Publikováno: 4. 5. 2026
