Výběr mezi horizontálním a vertikálním soustruhem není otázkou preference, ale čistě technického rozhodnutí. Klíčovou roli hraje geometrie obrobku, jeho hmotnost a charakter výroby.
Správná volba uspořádání vřetena má přímý dopad na:
- tuhost obrábění,
- dosažitelnou přesnost,
- stabilitu procesu,
- i efektivitu manipulace s materiálem.
Každý z těchto konceptů má jasně definovanou oblast, kde dává největší smysl.
Základní rozdíl: orientace vřetena a vliv gravitace
Rozdíl mezi horizontálním a vertikálním soustruhem je v orientaci osy vřetena – a právě ta určuje, jak se obrobek upíná a jak na něj působí vlastní hmotnost.
Horizontální soustruh
- Osa vřetena je vodorovná. Obrobek je upnutý ve sklíčidle nebo mezi hroty.
- Jde o nejrozšířenější koncepci napříč strojírenstvím.
Vertikální soustruh
- Osa vřetena je svislá. Obrobek leží na otočném stole a rotuje kolem vertikální osy.
- Nástroj přichází shora nebo z boku.
Právě způsob, jakým gravitace působí na obrobek, je často rozhodující faktor.
Kdy zvolit horizontální soustruh?
Horizontální uspořádání je ideální pro díly, kde délka výrazně převládá nad průměrem.
Typické obrobky: hřídele, čepy, ojnice, trubky, dlouhé rotační díly.
Co je důležité:
- Stabilita dlouhých dílů: Možnost použití lunet a koníků umožňuje obrábět i velmi štíhlé obrobky bez vibrací.
- Efektivní sériová výroba: Snadná integrace podavačů tyčí a automatizace z horizontálních soustruhů dělá standard pro velkosérie.
- Univerzálnost: Široké spektrum aplikací od kusové výroby až po automotive.
Typické stroje

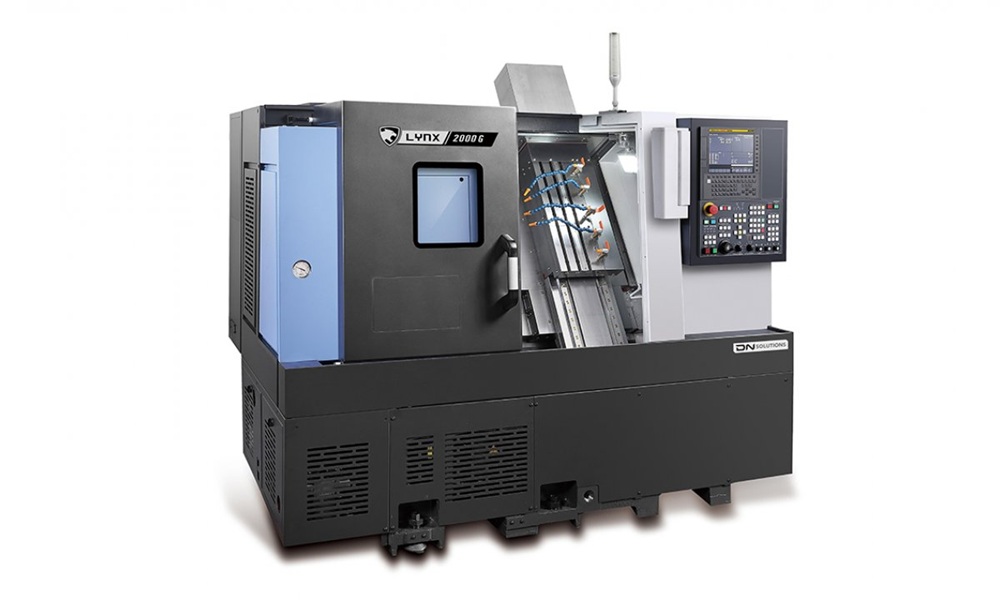

- Série LYNX a PUMA DNT: kompaktní a produktivní řešení pro střední výrobu.

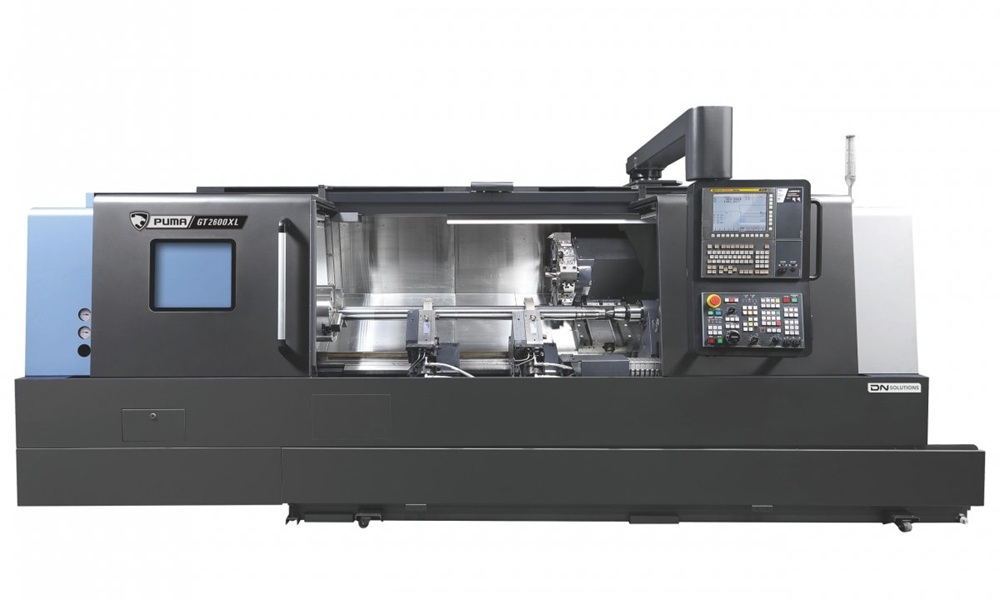

- Série PUMA GT: vysoká tuhost a výkon pro náročnější aplikace.
Kdy dává smysl vertikální soustruh?
Vertikální soustruhy jsou navržené pro díly, kde průměr výrazně převyšuje délku – a často i hmotnost hraje zásadní roli.
Typické obrobky: příruby, kola, ložiskové kroužky, brzdové bubny, oběžná kola čerpadel.
Proč jít vertikální cestou?
- Gravitace pracuje pro vás: Těžký obrobek je uložený na stole a zatěžuje upnutí vlastní vahou. Nevzniká tak ohybové zatížení jako u horizontálního upnutí velkých průměrů.
- Vyšší stabilita u těžkých dílů: Lepší rozložení hmotnosti znamená stabilnější proces a přesnější obrábění.
- Efektivní odvod třísek: Třísky přirozeně padají dolů mimo pracovní prostor, což snižuje riziko jejich hromadění a vliv na teplotní stabilitu.
Typické stroje

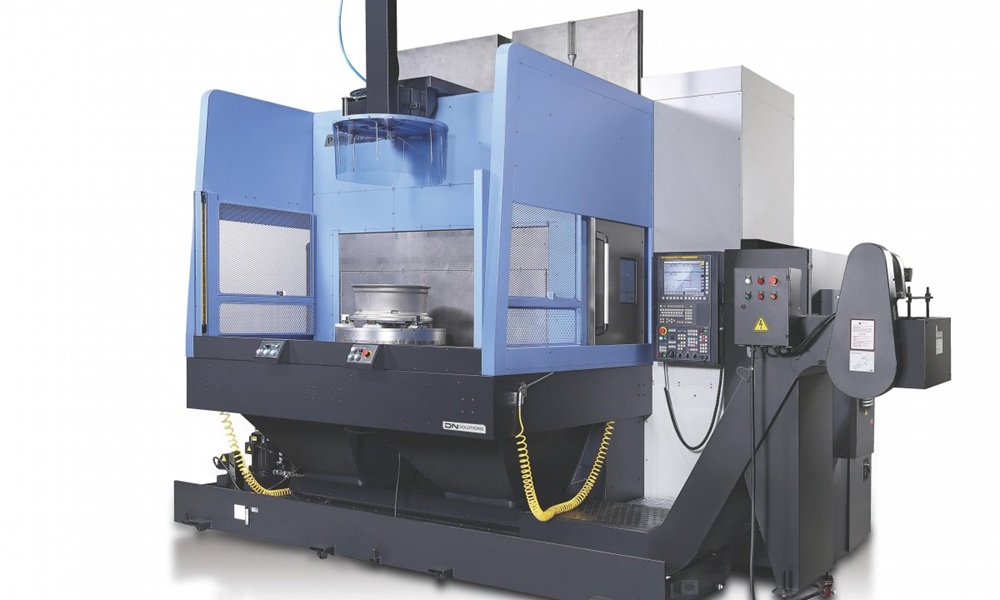

- PUMA VAW: ideální pro produktivní sériovou výrobu (např. kola).

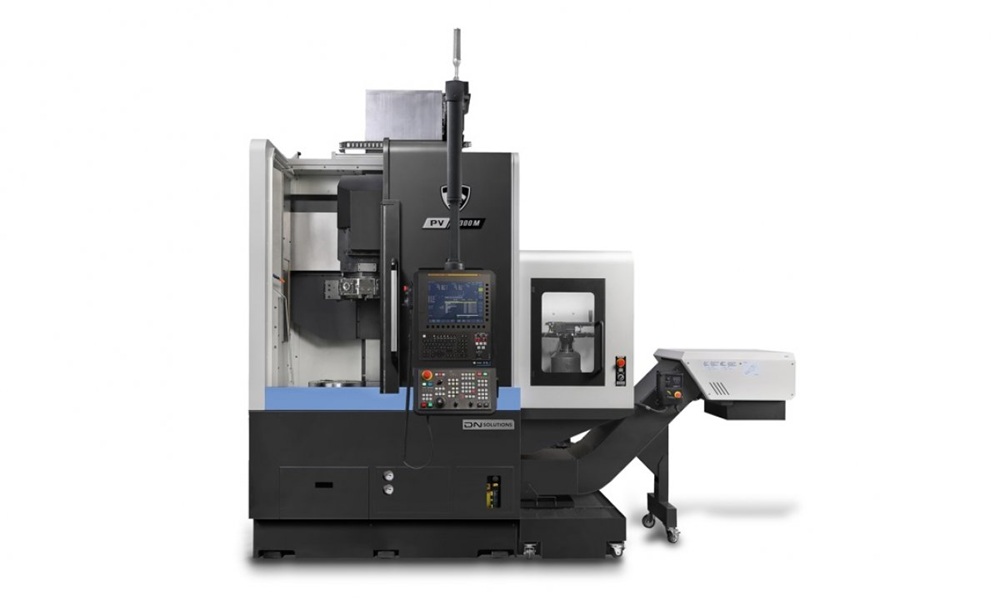

- Série PV a PUMA V: řešení pro velké a těžké obrobky v energetice nebo těžkém průmyslu.
Rychlé rozhodovací pravidlo
V praxi často stačí odpovědět na dvě otázky:
| Faktor | Horizontální soustruh | Vertikální soustruh |
|---|---|---|
| Poměr rozměrů | Délka > průměr | Průměr > délka |
| Hmotnost | Lehké až střední díly | Těžké díly (typicky stovky kg a více) |
| Typické díly | Hřídele, čepy | Příruby, kola, kroužky |
| Manipulace | Podavač, robot | Jeřáb, manipulátor |
Rozdělení podle odvětví
Automotive
- vertikální: brzdové bubny, náboje
- horizontální: hřídele, ojnice
Energetika
- vertikální: oběžná kola, velké příruby
- horizontální: hřídele turbín
Letectví
- horizontální: štíhlé rotační díly
- vertikální: velké prstence a příruby
Jedno důležité upřesnění
Horizontální vs. vertikální není o tom, že jeden typ je „lepší“. Jde o to, že každý je optimalizovaný pro jiný typ zatížení a jinou geometrii dílu.
Špatná volba se projeví:
- nižší přesností,
- horší stabilitou procesu,
- nebo zbytečně složitou manipulací.
Obě technologie pod jednou střechou
V portfoliu TECNOTRADE najdete kompletní nabídku horizontálních i vertikálních soustruhů od DN Solutions.
Pomůžeme vám vybrat řešení podle konkrétních dílů, výrobních objemů i požadované automatizace – tak, aby stroj nebyl jen technicky správný, ale hlavně ekonomicky smysluplný.
