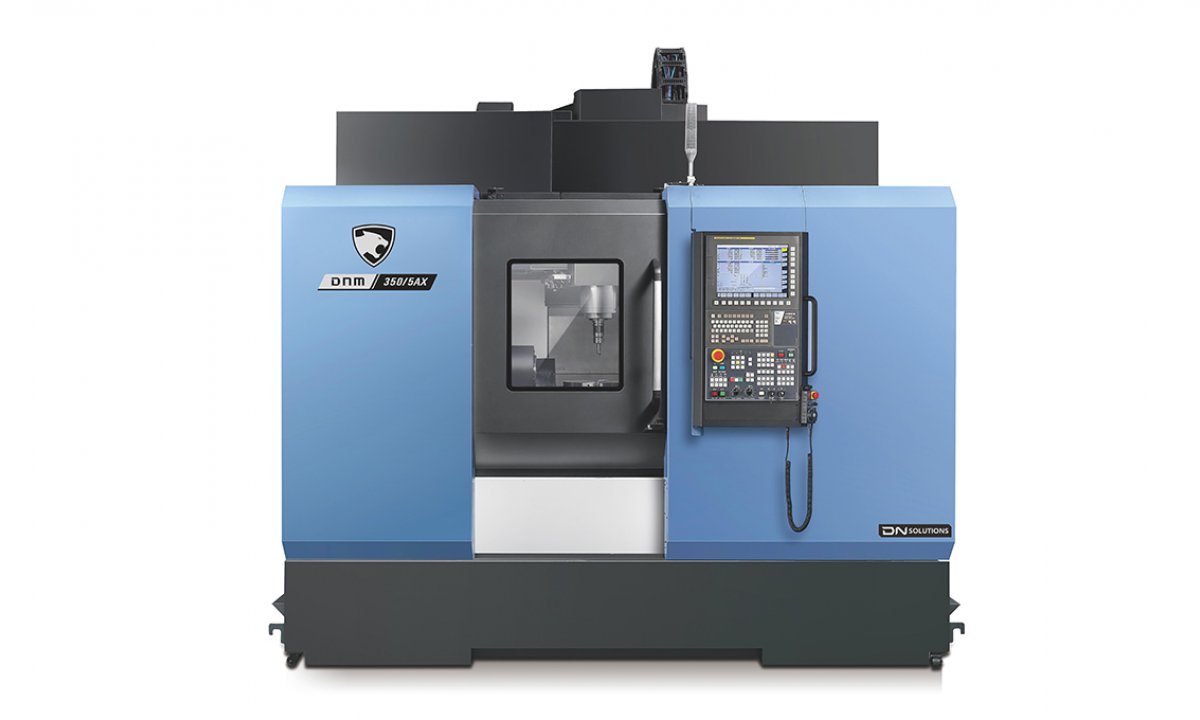

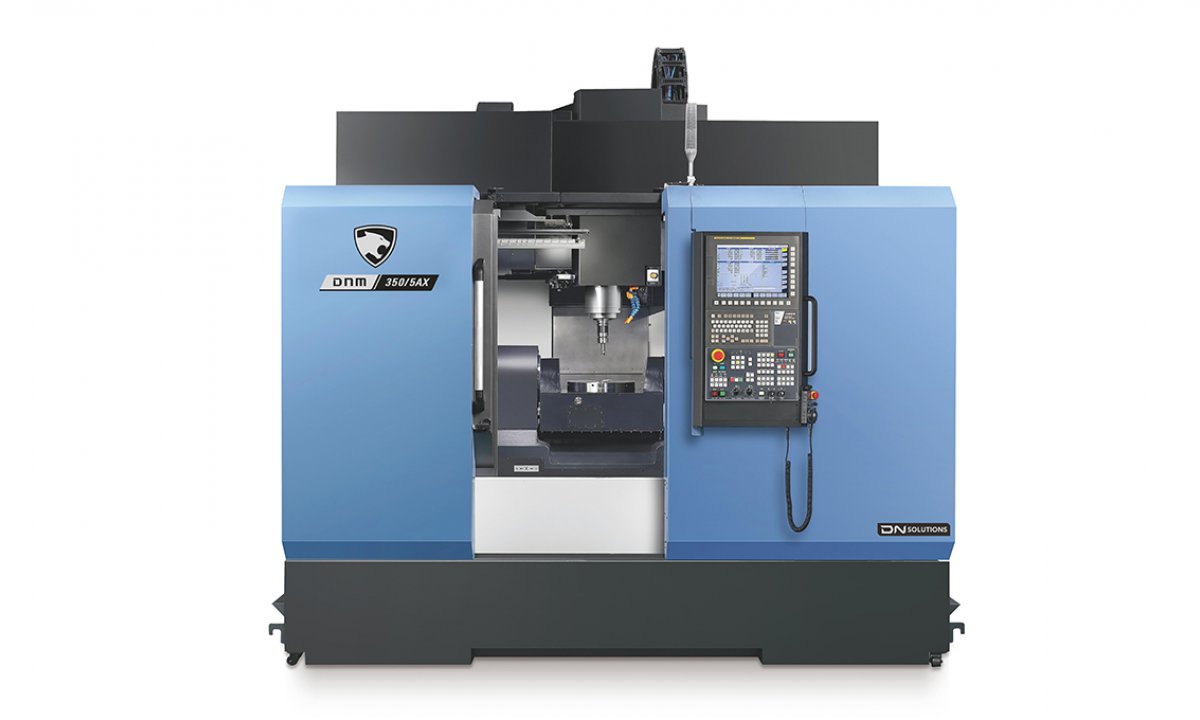

DNM 350/5AX
DNM 5AX je kompaktní a produktivní 5-ti oska, vhodná jak pro plné 5osé nebo i variantu 4+1 a 3+2. Konstrukce stroje vychází z oblíbených vertikálních center DNM. Snížením počtu nastavení, návaznostmi obráběcích operací i komplexní výrobě tvarově složitých dílů rozšiřujete své příležitosti, což vede k vyšším produktivitě a efektivitě. Součástí stroje je otočný stůl s T-drážkami o průměru 350mm. Ideální pro složité díly pro automobilový a letecký průmysl.
Snadná obsluha Vysoce efektivní a produktivní
Obrábění velmi složitých dílů při jednom nastavení
Podrobný popis produktu
| Hlavní vřeteno | Kužel vřetena | ISO 40 |
| Otáčky – ot./min. | 12000 (20000) | |
| Výkon motoru v kW (S6 25%/Cont.) | 18,5/11 (20/11) | |
| Pojezdy v mm | Osa X | 600 |
| Osa Y | 655 | |
| Osa Z | 500 | |
| Osa A | 150° ( -30 ~ +120) | |
| Osa B | ||
| Osa C | 360 | |
| Stůl s T drážkami | Rozměry - mm | Ø 350 |
| Max. rozměry obrobku (průměr x výška) - mm | Ø 400 x 335 | |
| Max. zatížení - kg | 250 | |
| Automatická výměna nástrojů | Počet nástrojů | 30(40,60) |
| Max. rozměr nástroje, Ø x L – mm | 80 x 270 (125 x 270) | |
| Hmotnost nástroje - kg | 8 | |
| Hmotnost | Stroj v základní výbavě – kg | 8500 |
| * v závorkách jsou uvedeny opce | ||
