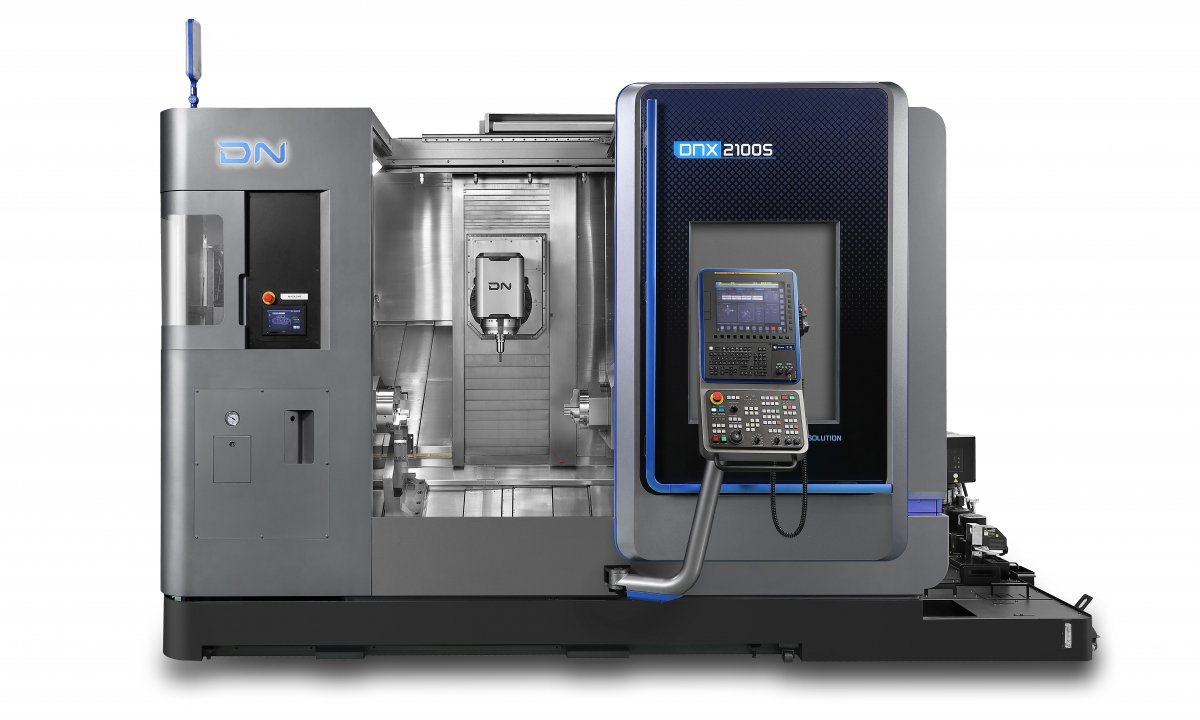

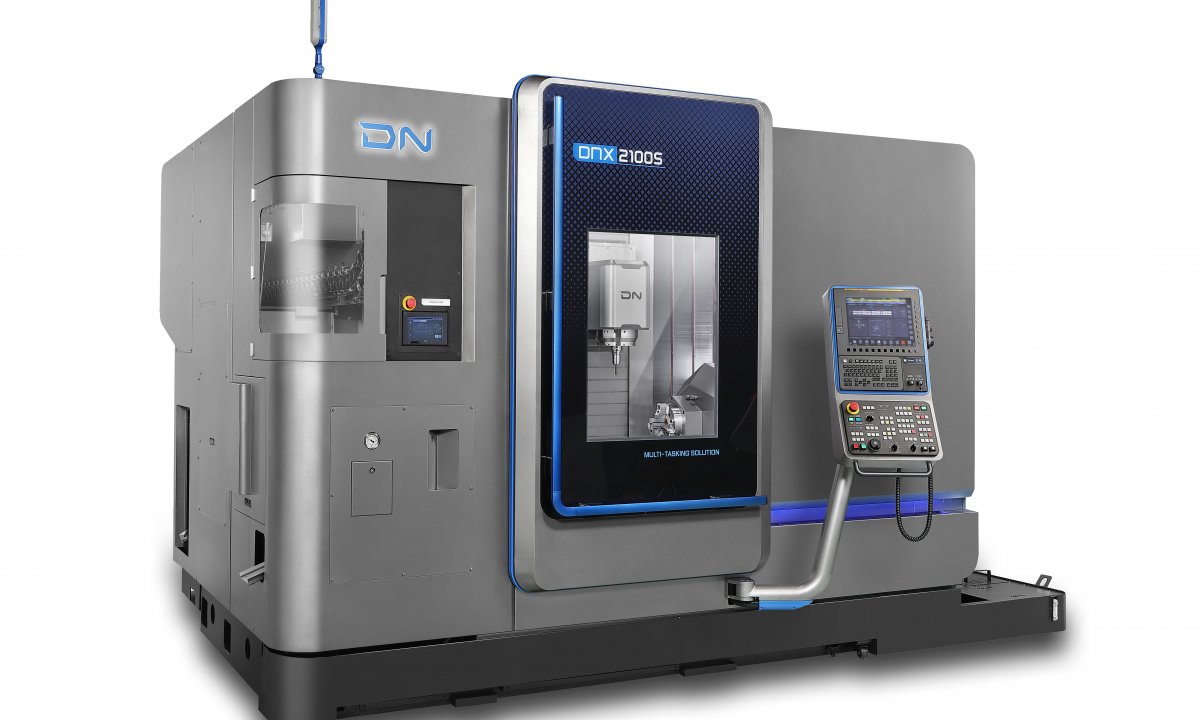

DNX 2100

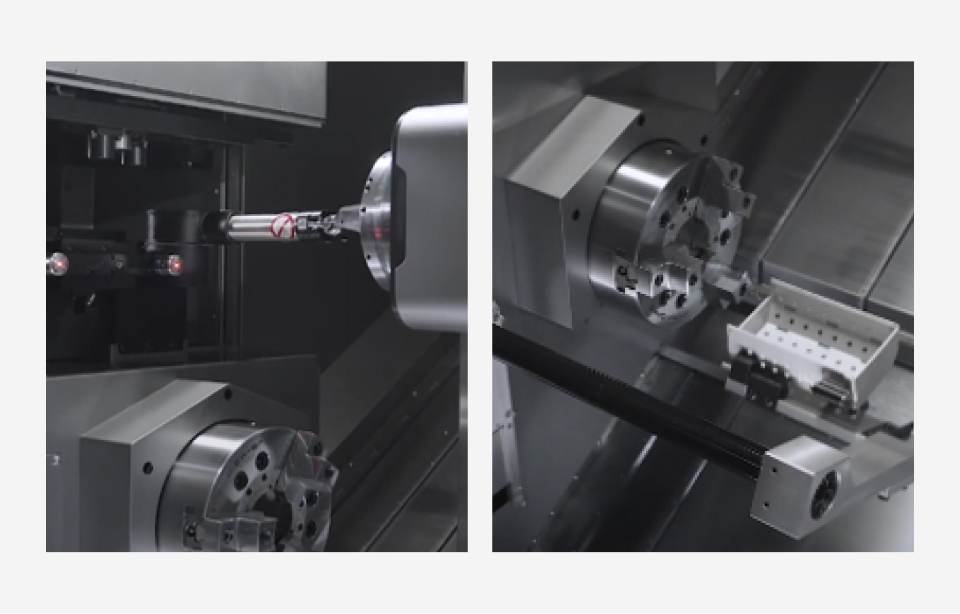

Kompaktní multifunkční CNC soustruh s jedním vřetenem, frézovací hlavou, výměnou nástrojů a osou Y. DNX vyniká vysokou produktivitou obrábění, vhodné pro obrábění větších, složitých i delších obrobků. integrované měření nástrojů i obrobků pro vyšší stabilitu obráběcího procesu. Stroj je k dispozici i ve variantě DNX 2100B: Levé vřeteno 255mm (10"), max. průměr soustružené tyče 81mm, váha stroje 10650kg, ostatní parametry jsou stejné.

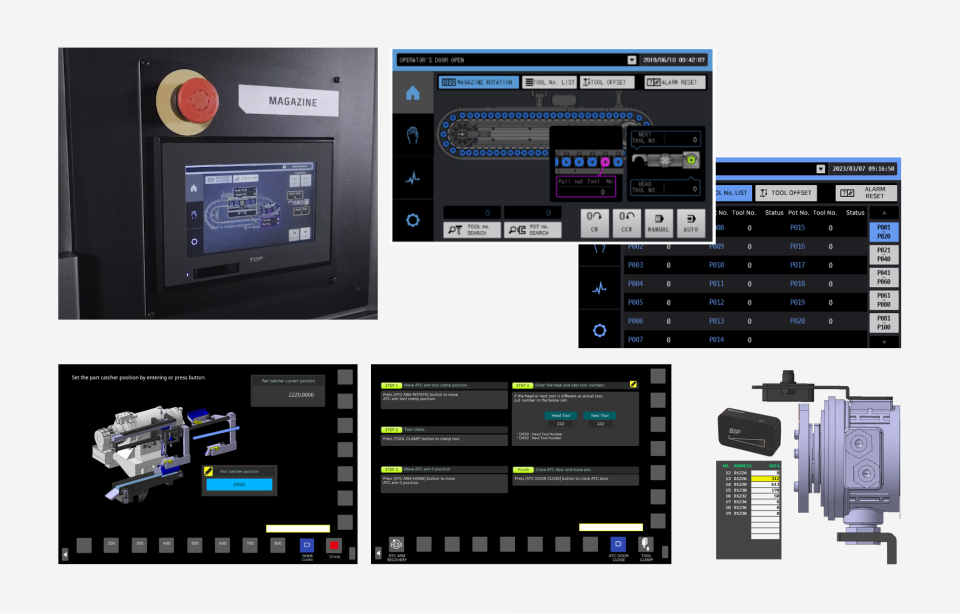

Stabilní, rychlé a přesné obrábění Snadná a pohodlná obsluha
Maximální kapacita obrábění je ø520 x 1 100 mm (ø20,5" x 43,3").
Podrobný popis produktu
Pracovní rozsah (délka a průměr v mm) | Počet řízených os | 6 |
Oběžný průměr nad ložem | 635 | |
Max. průměr soustružení | 520 | |
Max. délka soustružení | 1100 | |
Max. průměr tyče | 67 (81) | |
Pojezd osy X v mm | 760 (-20/+740) | |
Pojezd osy Y v mm | 230 (±115) | |
Pojezd osy Z v mm | 1150 | |
Levé vřeteno | Průměr sklíčidla v mm | 210 (8") (opce 255(10")) |
Otáčky – ot./min. | 5000 | |
Upínání – ASA | A2-6 | |
Výkon motoru v kW (S3 25%/S2 30min/S1 Cont.) | 18,5 / - / 15 | |

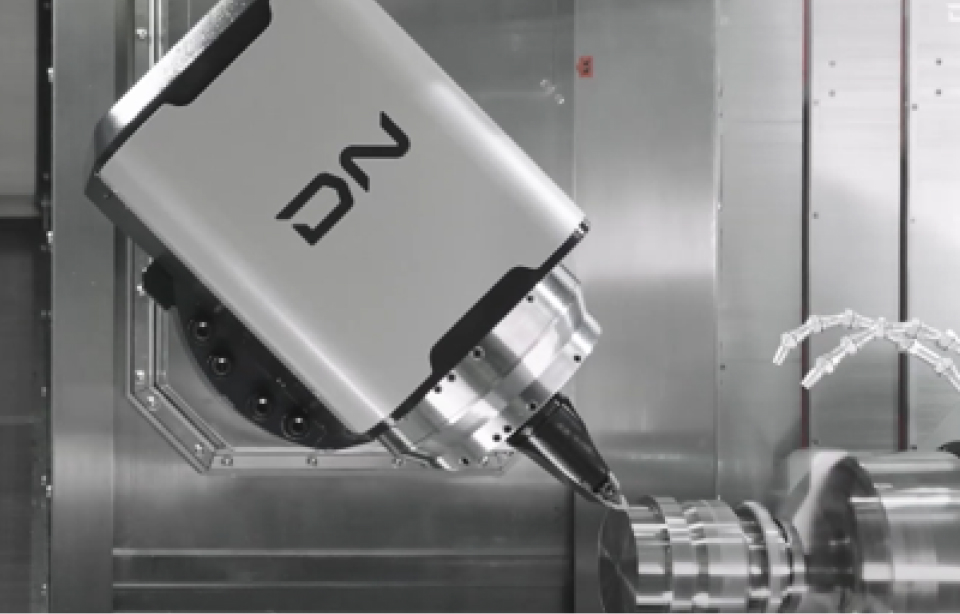

Frézovací vřeteno | Otáčení osy B/indexace | 240 (±120°) - 0,0001° |
Výkon motoru frézovacího vřetene (S3 25%/S1 Cont.) | 18,5 / 15 | |
Kužel vřetene | HSK-A63/T63/ (CAPTO C6) | |
Otáčky vřetena – ot./min. | 12000 | |
Automatická výměna nástrojů | Počet míst v zásobníku | 30(60) |
Hmotnost | Stroj v základní výbavě – kg | 10500 (10650) |
* v závorkách jsou uvedeny opce |
