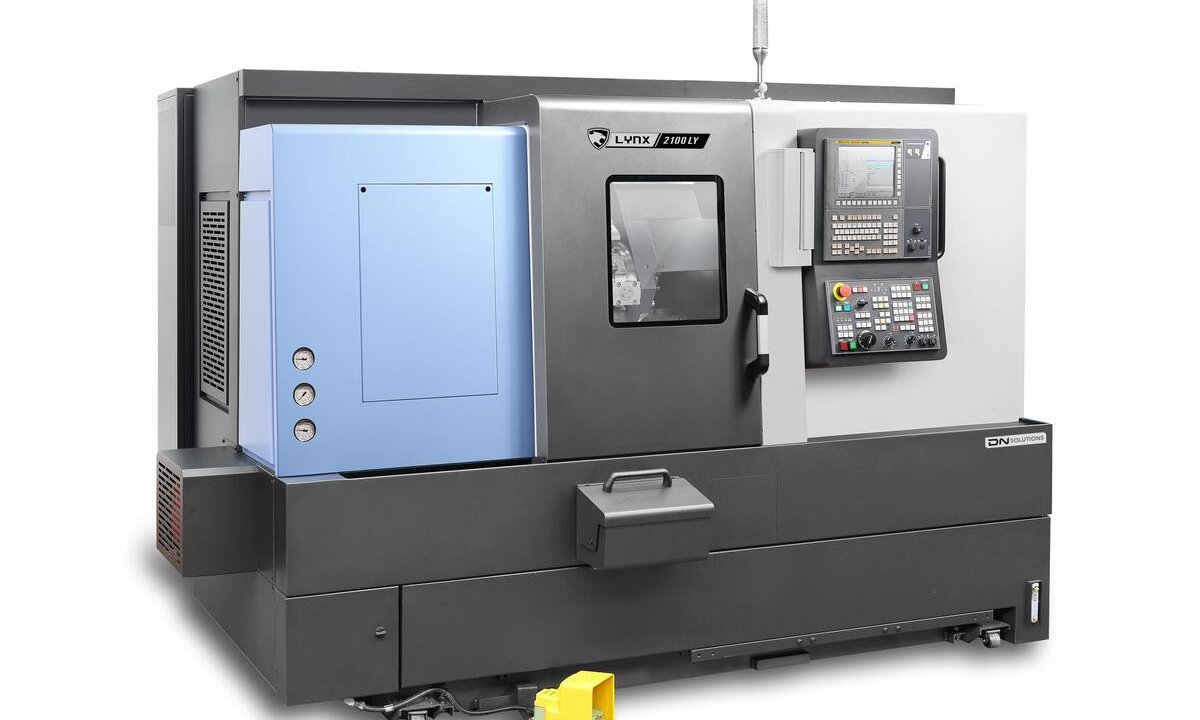

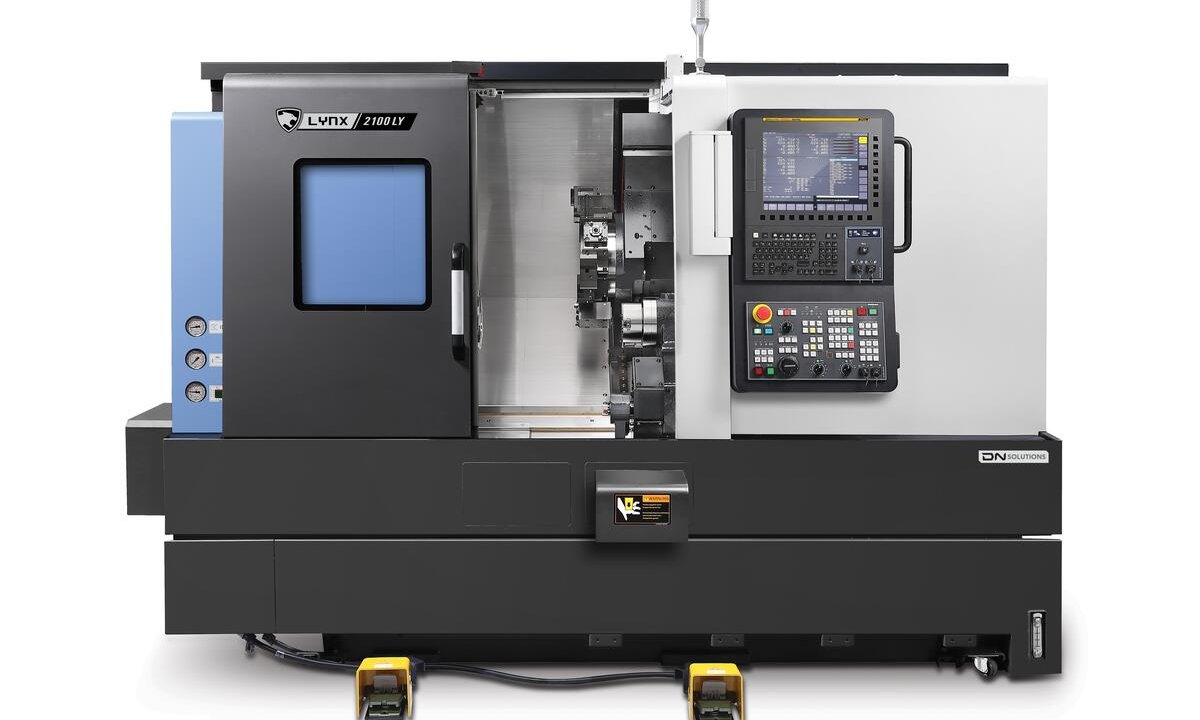

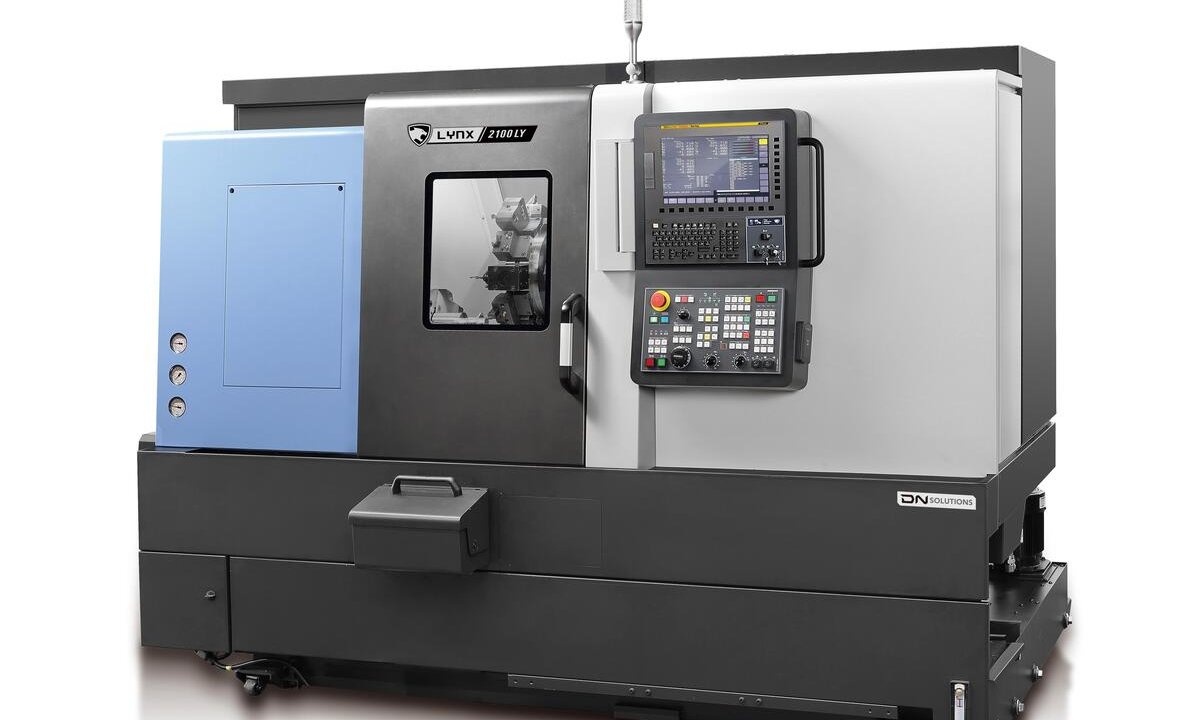

LYNX 2100LYA

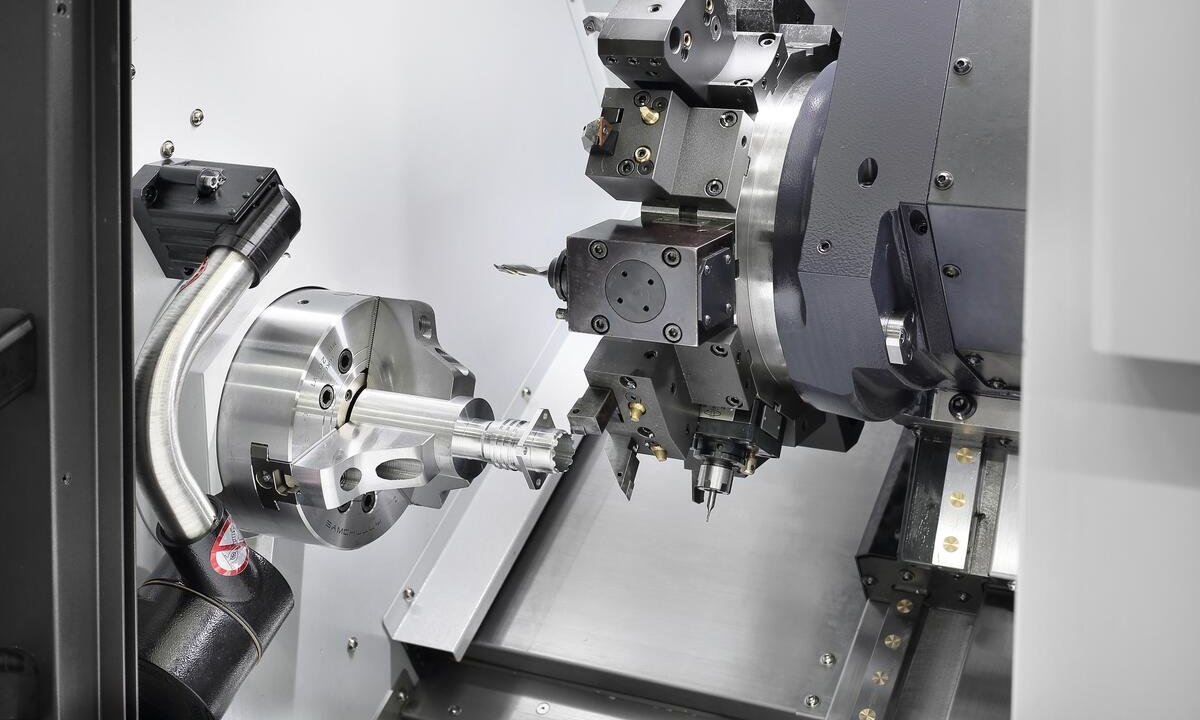

Spolehlivý a vysoce výkonný čtyřosý horizontální soustruh s Y-osou a poháněnými nástroji. Max. délka soustružení 510 mm a max. průměr soustružené tyče 51 mm. Průměr sklíčidla 6".  Opčně je možné otáčky poháněných nástrojů až 10.000 ot/min. Možné doplnit opčním vybavením - dopravník třísek, podavač tyčí, gantry loadery, atd. Vhodné i pro robotizaci a automatizaci.

Snadná obsluha     Vysoká produktivita     Vysoká přesnost obrábění

Vynikající schopnost obrábění     Snadná údržba

Video LYNX 2100 s Y osou

STÁHNOUT KATALOG LYNX Y>>

Více informací

Podrobný popis produktu

Pracovní rozsah (délka a průměr v mm) Počet řízených os 4
Oběžný průměr nad ložem 600
Oběžný průměr nad suportem 400
Max. průměr soustružení 300 (326)
Max. délka soustružení 510
Max. průměr soustružené tyče 51
Osa X Pojezd v mm 205
Osa Z Pojezd v mm 560
Osa C Zdvih v ose C (otáčení vřetene/otáčení protivřetene) ± 360°
Osa Y Pojezd v mm 105 (±52,5)
Hlavní vřeteno Průměr sklíčidla v mm 170 (6")
Otáčky – ot./min. 6000
Upínání – ASA A2-5
Výkon motoru v kW (S3 25% / S3 40% / S1 Cont.) 15/11/11
Automatická nástrojová hlava Počet nástrojů (ks) 12 (16/24)
Počet poháněných míst 12
Otáčky rotačních nástrojů – ot./min. 6000 (10000)
Hmotnost Stroj v základní výbavě – kg 3850
* v závorkách jsou uvedeny opce



DN Solutions Gantry Loader pro LYNX 2100 series
Pojezdy os Z/Y (v mm) 2080/900
Rychloposuv Z/Y (m/min) 210/180
Počet palet (ks) 14
