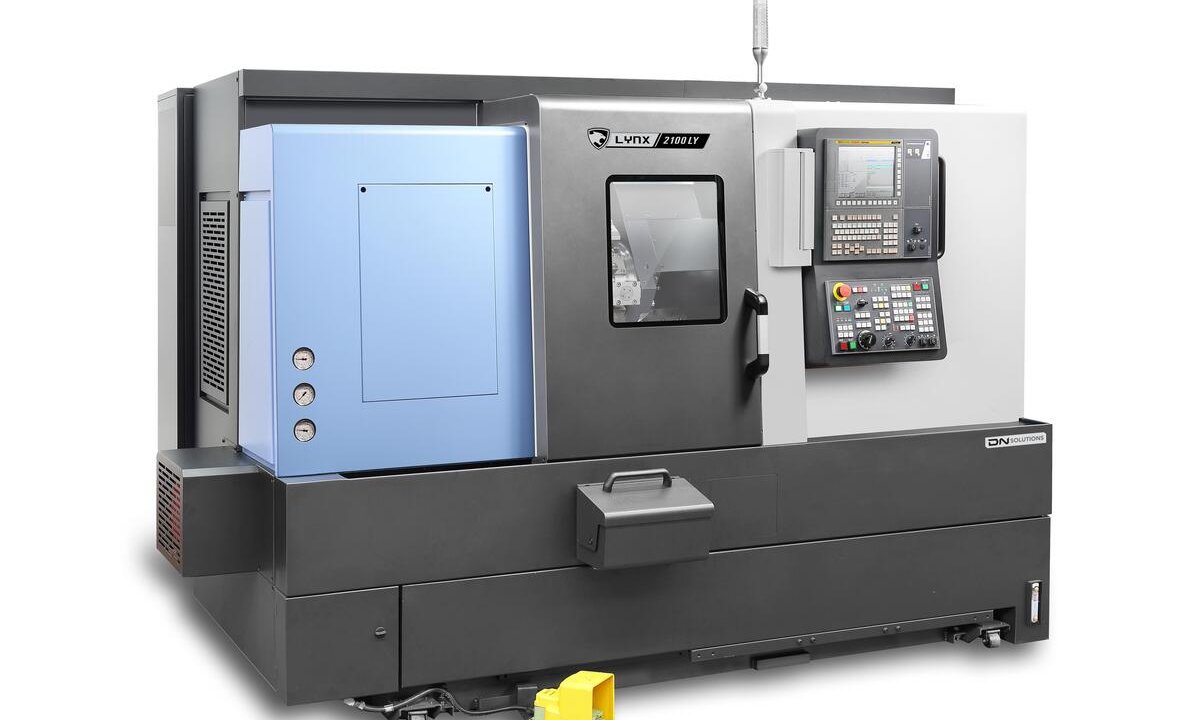

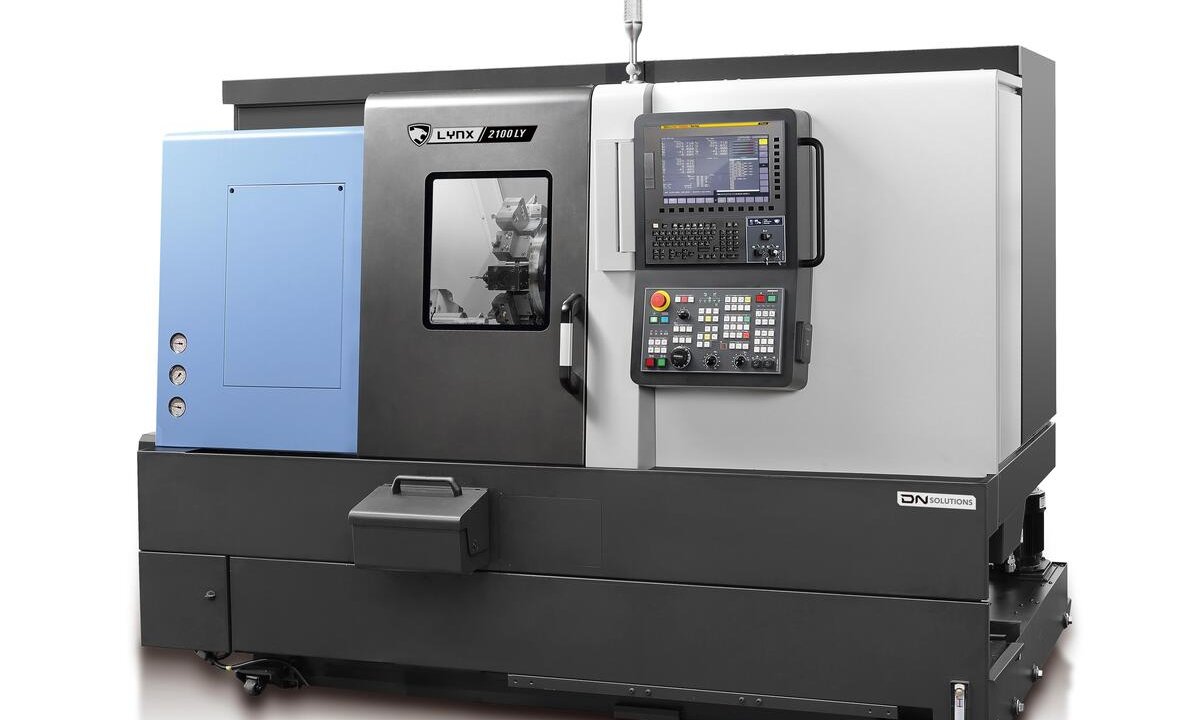

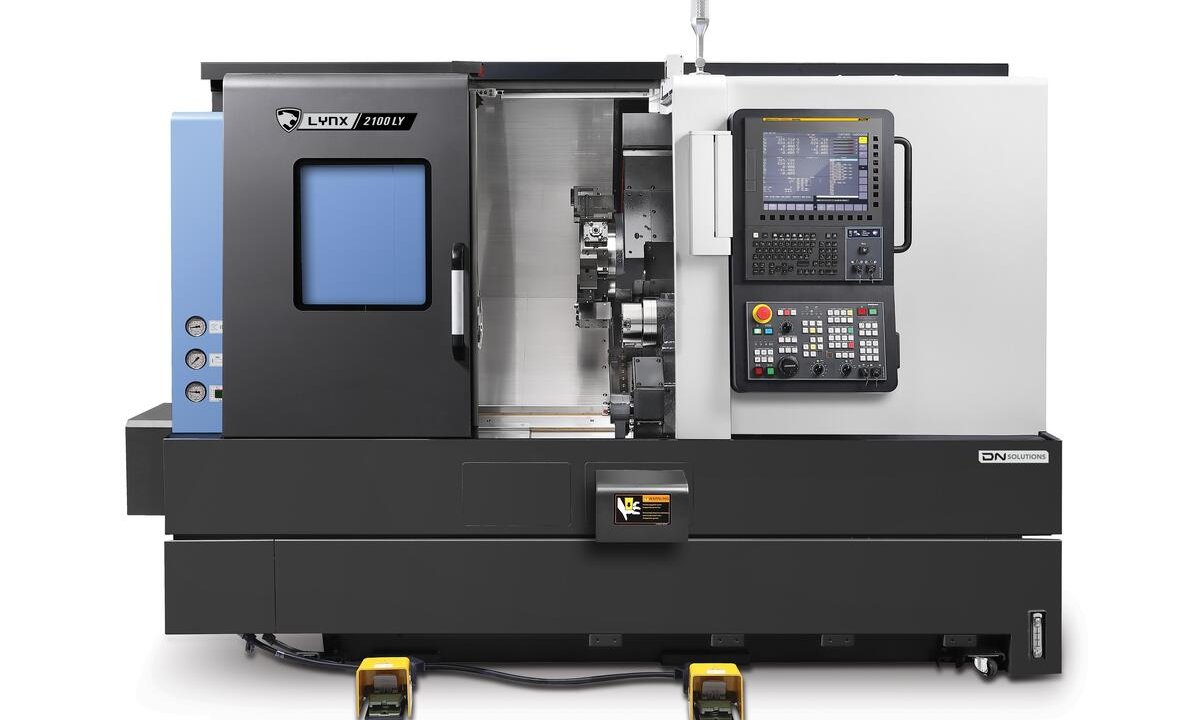

LYNX 2100LYB

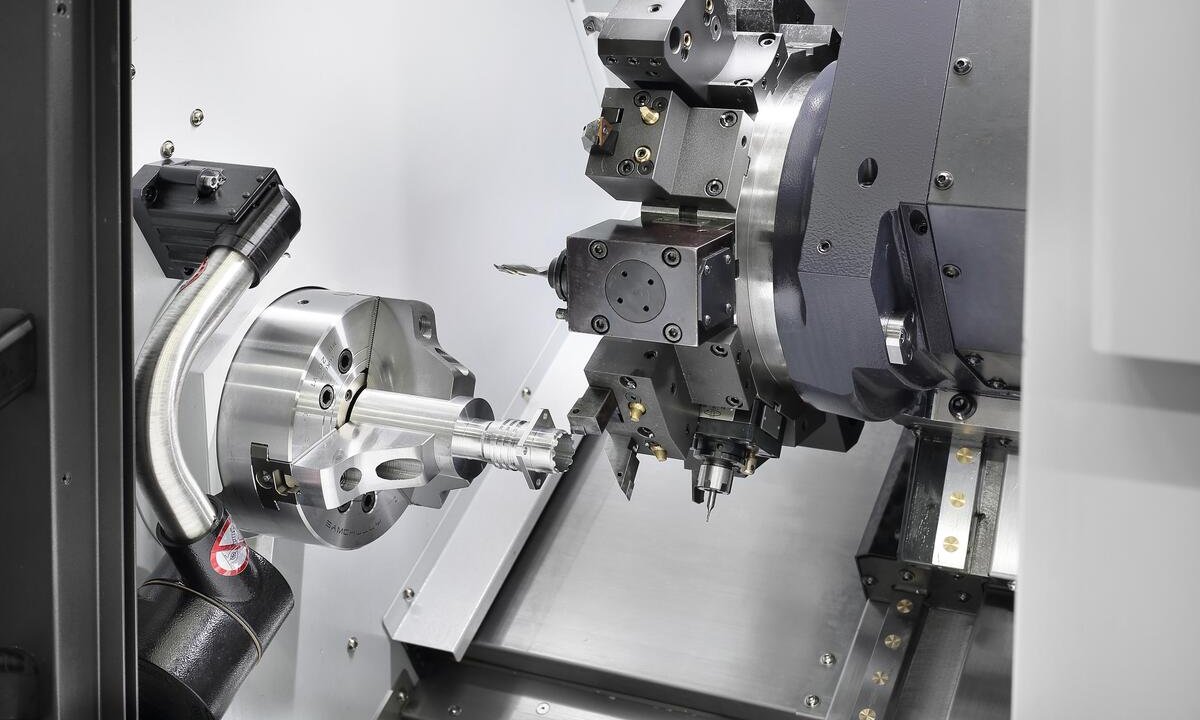

Spolehlivý a vysoce výkonný čtyřosý horizontální soustruh s Y-osou a poháněnými nástroji. Max. délka soustružení 510 mm a max. průměr soustružené tyče 67 mm. Průměr sklíčidla 8". Opčně je možné otáčky poháněných nástrojů až 10.000 ot/min. Možné doplnit opčním vybavením - dopravník třísek, podavač tyčí, gantry loadery, atd. Vhodné i pro robotizaci a automatizaci.
Snadná obsluha Vysoká produktivita Vysoká přesnost obrábění
Vynikající schopnost obrábění Snadná údržba
Podrobný popis produktu
Pracovní rozsah (délka a průměr v mm) | Počet řízených os | 4 |
Oběžný průměr nad ložem | 600 | |
Oběžný průměr nad suportem | 400 | |
Max. průměr soustružení | 300 (326) | |
Max. délka soustružení | 510 | |
Max. průměr soustružené tyče | 67 | |
Osa X | Pojezd v mm | 205 |
Osa Z | Pojezd v mm | 560 |
Osa C | Zdvih v ose C (otáčení vřetene/otáčení protivřetene) | ± 360° |
Osa Y | Pojezd v mm | 105 (±52,5) |
Hlavní vřeteno | Průměr sklíčidla v mm | 210 (8") |
Otáčky – ot./min. | 4500 | |
Upínání – ASA | A2-6 | |
Výkon motoru v kW (S3 25% / S3 40% / S1 Cont.) | 15/11/11 | |
Automatická nástrojová hlava | Počet nástrojů (ks) | 12 (16/24) |
Počet poháněných míst | 12 | |
Otáčky rotačních nástrojů – ot./min. | 6000 (10000) | |
Hmotnost | Stroj v základní výbavě – kg | 3900 |
* v závorkách jsou uvedeny opce |
DN Solutions Gantry Loader | pro LYNX 2100 series |
Pojezdy os Z/Y (v mm) | 2080/900 |
Rychloposuv Z/Y (m/min) | 210/180 |
Počet palet (ks) | 14 |
