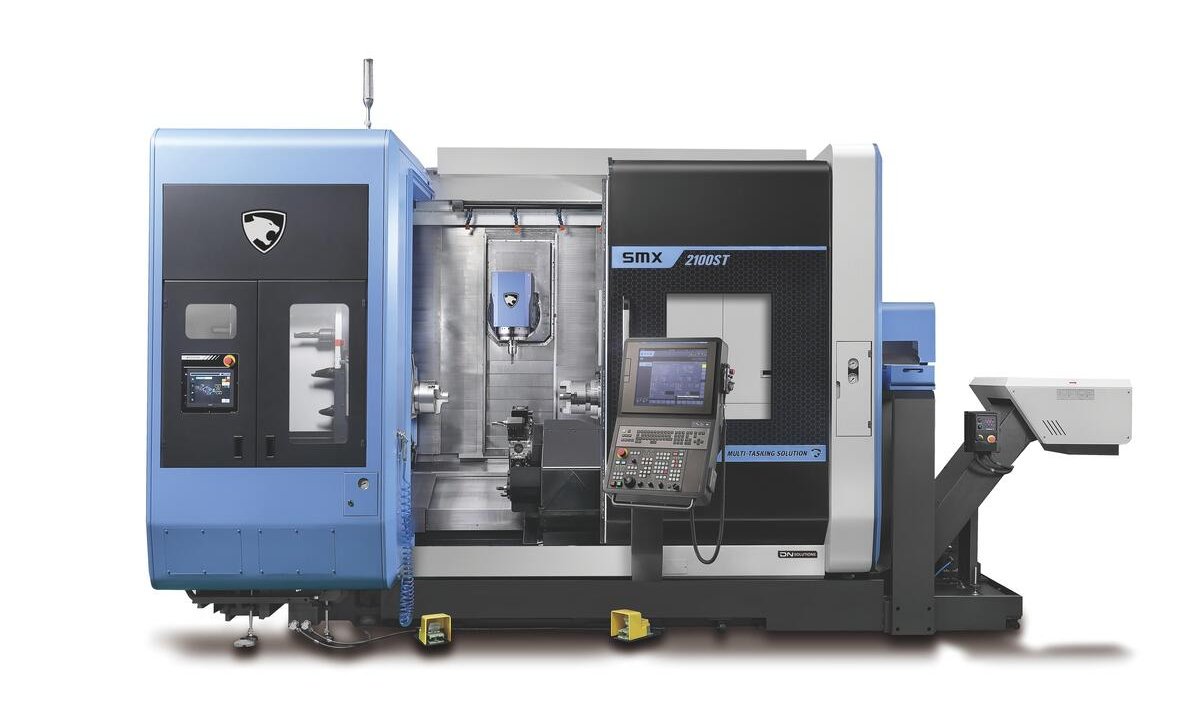

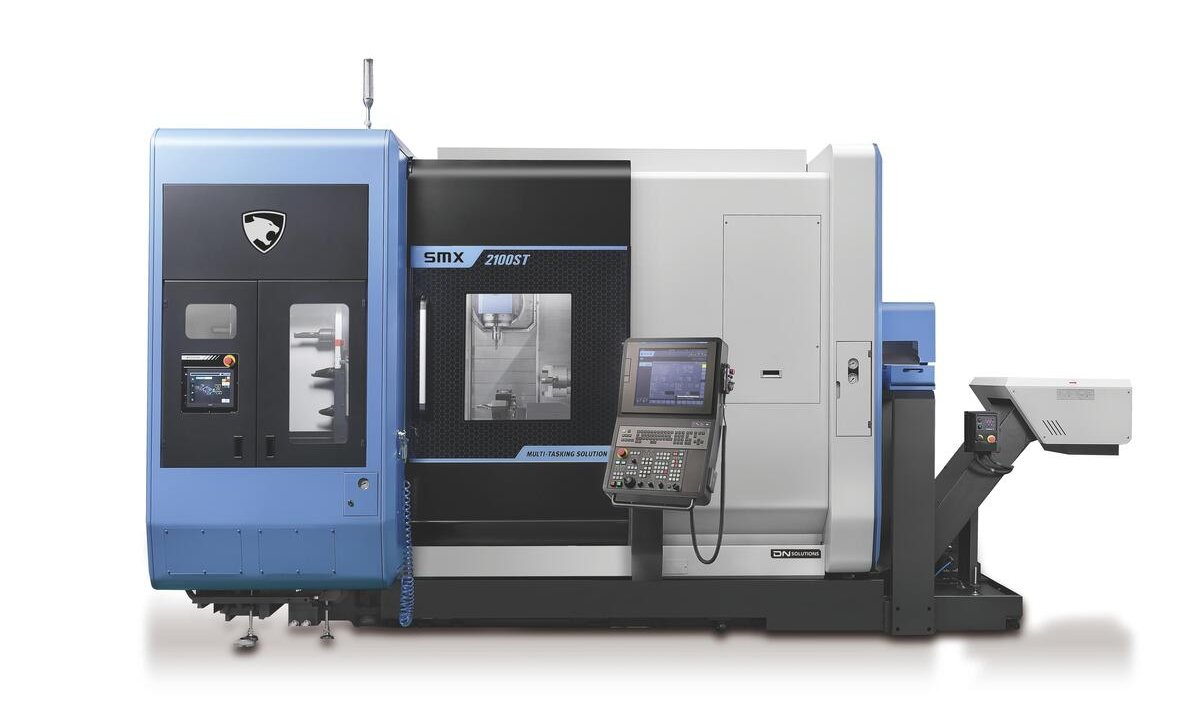

PUMA SMX2100STB
Multifunkční CNC soustruh se dvěma vřeteny, horní frézovací hlavou vybavenou výměnou nástrojů, dolní nástrojovou hlavou a osou Y. SMX nové generace jsou vysoce produktivní a vysoce přesné stroje, které díky integraci funkcí a schopností více strojů do jednoho multifunkčního stroje snižuje čas obrábění i počet obráběcích operací. Stroje SMX také poskytuje vynikající vysokou přesnost obrábění, díky tepelným kompenzacím.
Snadná a pohodlná obsluha Vysoce přesné a komplexní obrábění
Vysoká produktivita díky multifunkci a simultánímu obrábění
Podrobný popis produktu
| Pracovní rozsah (délka a průměr v mm) | Počet řízených os | 9 |
| Oběžný průměr nad ložem | 600 | |
| Max. průměr soustružení | 600 s horní, 260 s dolní hlavou | |
| Max. délka soustružení | 1040 | |
| Max. průměr tyče | 81 | |
| Pojezd osy X v mm | 630 | |
| Pojezd osy Y v mm | 210 (±105) | |
| Pojezd osy Z v mm | 1085 | |
| Levé vřeteno | Průměr sklíčidla v mm | 255 (10") |
| Otáčky – ot./min. | 4000 | |
| Upínání – ASA | A2-8 | |
| Výkon motoru v kW (S3 25%/S2 30min/S1 Cont.) | 22/18,5/15 | |
| Pravé vřeteno | Průměr sklíčidla v mm | 210 (8") |
| Otáčky – ot./min. | 5000 | |
| Upínání – ASA | A2-6 | |
| Výkon motoru v kW (S3 25%/S2 30min/S1 Cont.) | 22/18,5/15 | |
| Frézovací vřeteno | Otáčení osy B/indexace | 240 (±120°) - 0,0001° |
| Výkon motoru frézovacího vřetene (S3 25%/S2 30min/S1 Cont.) | 22/18,5/15 | |
| Kužel vřetene | CAPTO - C6 | |
| Otáčky vřetena – ot./min. | 12000 | |
| Automatická výměna nástrojů | Počet míst v zásobníku | 40 (80/120) |

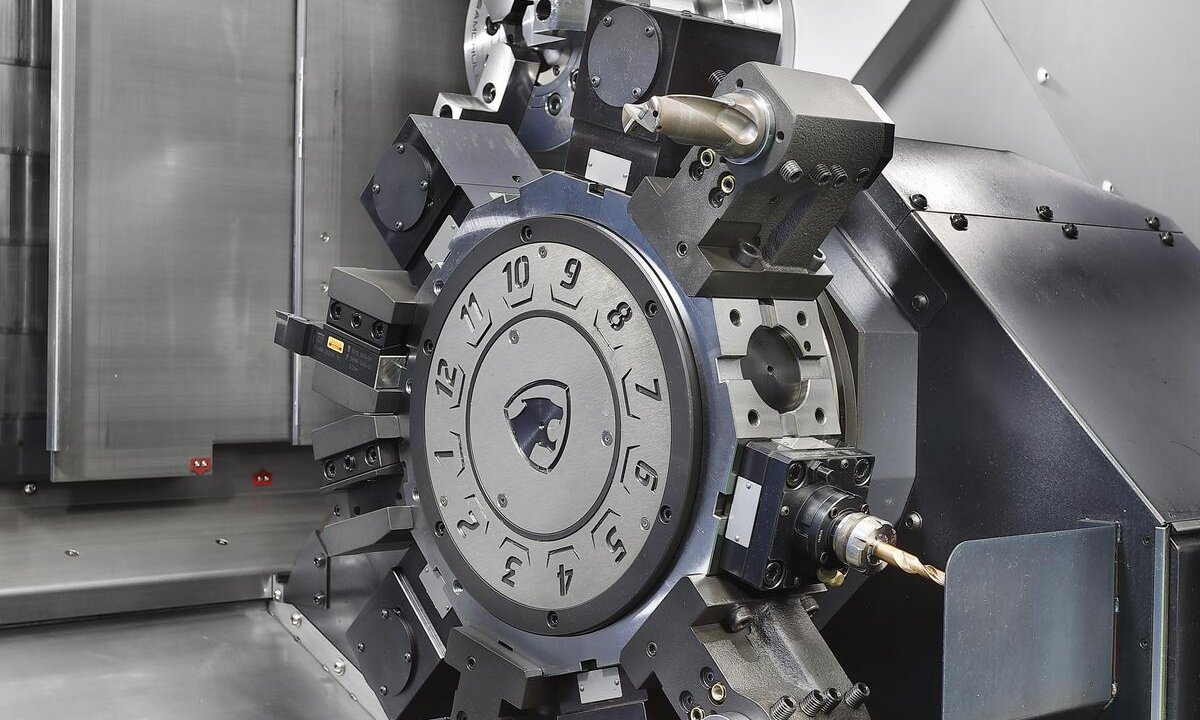

| Automatická nástrojová hlava dolní | Počet nástrojů | 12 (12) |
| Počet rotačních nástrojů | (12) | |
| Otáčky rotačních nástrojů – ot./min. | (5000, 10000) | |
| Hmotnost | Stroj v základní výbavě – kg | 15900 |
| * v závorkách jsou uvedeny opce | ||
